Bonjour, voici un deuxième exercice que je n'arrive pas à résoudre.. toutes explication et résolution est la bienvenue.. Je vaincrais ce cours un jour !


Question :

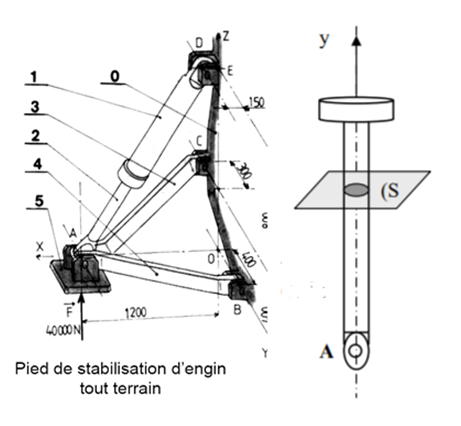

L'étude qui suit porte sur un pied de stabilisation d'engin de chantier constitué d'un vérin hydraulique.
La tige 2 du vérin est soumise à l'action de 2 forces :
- L'action de la pression du fluide sur le piston : Fp.
- L'action en A de l'ensemble S = (3+4+5) : A_(S=>2)

Données :

- Pression d'huile dans le vérin : p = 200 bars
- Section du piston Sp = 7500 mm²
- Section de la tige St = 300 mm²

1) Représenter les efforts ci-contre sur la tige 2.
2) En déduire la nature de la sollicitation de la tige ?
3) Que vaut donc l'effort normal N dans le section ( S ) ?
4) Calculer la contrainte normale dans la section (S) de la tige.


Merci de vos réponses, je galère vraiment..
