***Bonjour***
SVP j'ai pu seulement faire la question 1, le reste j'arrive pas à le faire, je crois que la contrainte au cisaillement manque
Caractéristiques de l?assemblage :
-Arbre Ø30
- Couple maxi à transmettre: 180Nm
-Matériau de la clavette: E295
-Clavette forme B.
- Calculez la force de cisaillement maxi.
- Calculez la section minimum de cette clavette

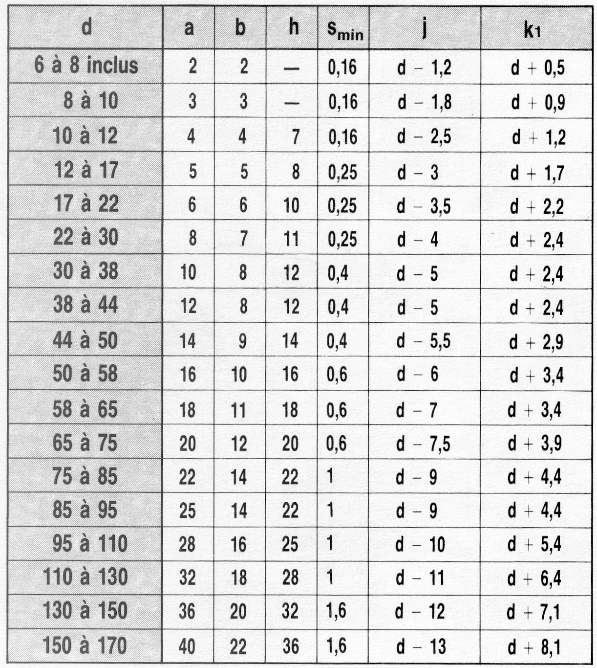

- Recherchez dans le tableau la section normalisée pour ce diamètre
- Calculez la longueur minimum de la clavette.
réponse: c=Tr==>T=c/r ==>T=12000N.
MERCI D'AVANCE!

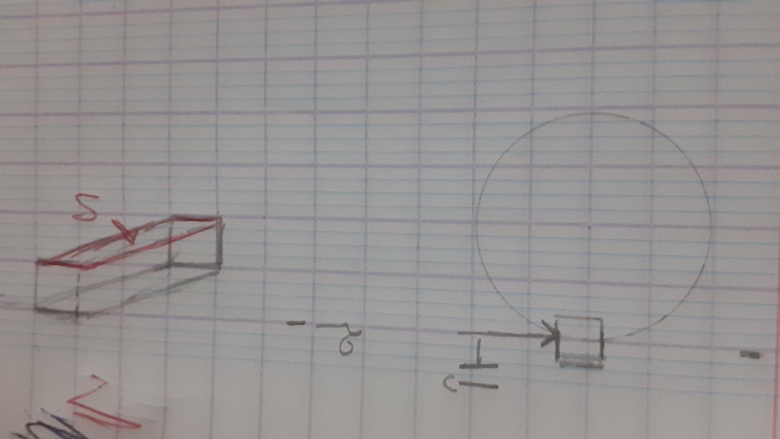

gbm Salut!Merci d'abord pour le document mais j'arrive tjrs pas à résoudre les trois dernières questions. Je sais pas si je dois exploiter la formule entre la résistance élastique au cisaillement et celle au traction vu que le prof ne l'a évoquée que dans le chapitre "Torsion" ou il y'a une autre façon de résoudre l'exercice que j'arrive pas à capter .
Merci d'avance!
Désolée je pense pour la surface normalisée il suffit de la repérer dans le tableau donc il ne reste que 2 questions que je trouve relatifs à Rpg
Bonjour miharim12,
Pourrais-tu me détailler tout ce que tu as été en mesure de faire et où tu bloques (avec un minimum de rédaction, comme tu le ferais pour un devoir sur table)
