Bonjour,
Je me permets d'écrire ce topic afin d'obtenir un accompagnement dans la résolution d'un exercice de résistance des matériaux appliquée.
En voici l'énoncée :

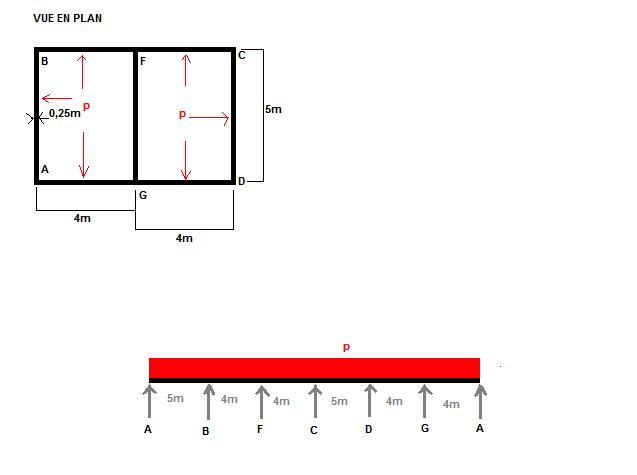

Soit un réservoir partiellement enterré et non couvert, à 2 compartiments accolés.
1°) On commence par étudier le cadre ABCD soumis à une pression uniforme p intérieure ou extérieure sur toutes les parois extérieures du cadre mais non sur la traverse centrale FG.
En assimilant le cadre à une poutre continue à 6 travées et en appliquant l'équation des trois moments, determinez la valeur des moments d'encastrement dans les angles A, B, C et D et aux jonctions F et G avec la traverse.
Ces moments seront exprimés sous la forme M = -kp, p étant la pression intérieure (ou extérieure) et k une grandeur numérique (à déterminer pour chaque cas) ayant la dimension d'une surface.
2°) Déduire des résultats précédents, toujours sous la forme de kp :
- le moment de flexion positif maximal dans chacune des parois AB et BF;
- les efforts s'exerçant dans les parois AB, BC et FG.
Merci d'avance pour votre aide.
Très cordialement.
Bas
