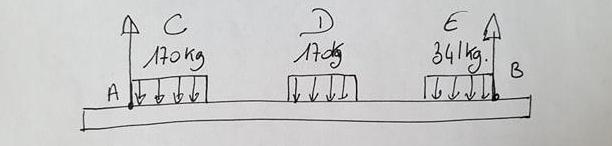

voici la poutre

Bonjour,

Ton énoncé est à recopié, j'ai donc recadré ton schéma.

Ensuite, ton schéma est incomplet : tu nous écris que la poutre est suspendue en A et B mais et on a les valeurs des charges réparties, mais on a aucune données sur la dimension de la poutre, ni sur les positions de A, B et des charges réparties les unes par rapport aux autres ...

Ensuite, tu n'es pas nouvelle sur le forum, où sont tes pistes de résolution ?

je ne sais pas du tout résoudre une poutre suspendu .....

longueur total 3000 mm
chaque charge 800mm

Bonjour,

C'est exactement pareil qu'une poutre sur deux appuis simples : tu modélises chaque tension du fil Ta et Tb.

Tu fais le principe fondamental de la statique pour déterminer leur valeur :
- équation de la résultante statique par rapport à la verticale (Oy) --> repèse à définir ;
- équation du moment statique en A ou B (pour supprimer une inconnue) par rapport à l'axe (Oz).

Tu as un système de deux équations à deux inconnues à résoudre.

Pour ensuite déterminer l'effort tranchant Ty et le moment fléchissant Mfz, il faut que tu reviennes à la définition du torseur de cohésion.

Je te conseille de reprendre ton schéma car tout peut se faire graphiquement.

Tu peux regarder les anciens topics corrigés de RDM dans lesquels je suis intervenu pour réviser la méthode.
