Bonjour à tous,
Je poste sur ce forum car je suppose que les réponses que j'attends sont traitées au Lycée.
Je dois réaliser une interface informatique assez simple pour modéliser des circuits électriques élémentaires ( pile, résistance, lampe et interrupteur), et je bute sur quelques points.

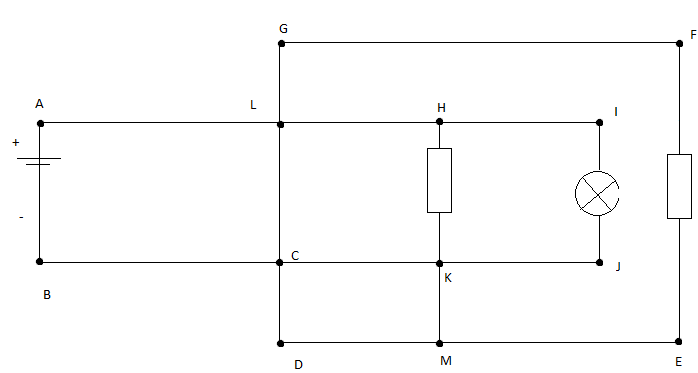

1) Est-ce qu'un circuit comme celui-ci est possible ? Je suppose que non, j'aimerais confirmation.
2) Et si je supprime le segment de K à M il redevient correct ?
3) Est-ce que, sans tenir compte des valeurs des résistances éventuelles, et sans aucun calcul, on peut définir un sens du courant dans un circuit monté en parallèle (par ex. celui ci dessous, éventuellement corrigé) ? Le sujet n'aborde pas du tout ce problème, et je ne sais pas si je dois le traiter. S'il manque des données (résistance des composants), alors il n'est pas à traiter.
4) Une autre question: un problème de polarisation dans un circuit monté en parallèle ne pourrait donc être causé que par la montée en série de plusieurs piles de sens contraire ? (Par exemple si je mets sur BC une pile dont le - serait dirigé vers B et le + vers C)
Ces questions vous paraissent peut-être ridicules, soyez indulgents la Terminale S c'est loin pour moi ..
Merci d'avance à ceux qui pourront m'éclairer.
PS:un modérateur pourrait-il déplacer le message dans la section appropriée si nécessaire ?
Salut,
Ton montage est faux, il y a des courts-circuits un peu partout...essaie de voir où ils se situent, je te montre le schéma correct.
pose des questions, n'hésite pas, si tu ne comprends pas
j'allais oublier les autres questions...
Est-ce que, sans tenir compte des valeurs des résistances éventuelles, et sans aucun calcul, on peut définir un sens du courant dans un circuit monté en parallèle
C'est la pile qui te donne le sens du courant (du + vers le -) même si le sens des électrons c'est l'opposé.

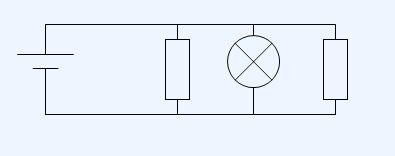

Il faut faire comme ça par exemple :
** image supprimée **
ou encore :
** image supprimée **
J'espère avoir été clair ...
