Bonsoir, j'ai quelques questions à poser, pouvez-vous y répondre? (si possible avant samedi, jour de DS!) Merci d'avance

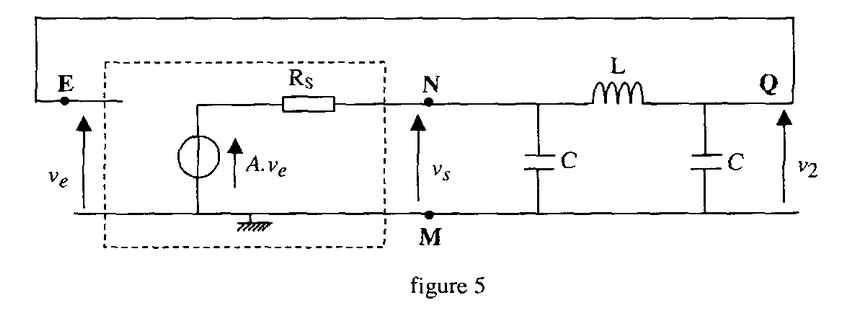

On considère le montage ci-joint, le bloc encadré en pointillés étant un amplificteur de tension d'impédance d'entrée infinie et de résistance de sortie Rs.
On nous demande de prouver que le montage pt être modélisé par un schéma bloc comprenant un gain A et une fonction de transfert B(p).
A est le gain de l'amplificateur, c'est bien vs/ve ?
On doit exprimer B(p). Je dirais spontanément que c'est v2/vs mais la correction donne v2/Ave Pourquoi?
Autre chose, rien à voir avec la figure, j'ai une fonction de transfert H = 1/ [1 - 2x²) + j2x(1-x²)](où x=w/w0) Je dois calculer @=argument de H.
@= -arg [1 - 2x²) + j2x(1-x²)]
On détermine le signe de cos(@). signe(cos(@)) = (signe(1-2x²)) >0 ssi w<w0/2 non? On distinguerait alors les cas w<w0/2 et w>w0/2 Pourtant dans la correction la distinction est faite pour w>w0 et w<w0 pourquoi?
Enfin, une dernière question mais si vous n'y répondez pas ce n'est pas grave (on a déjà tenté de m'expliquer je n'ai pas compris): si l'AO fonctionne en régime linéaire, et qu'on veut calculer la fonction de transfert du montage à AO (ou faire d'autres calculs saugrenus), quand doit-on utiliser Vs=μ.ε (μ étant la fonction de transfert de l'AO et ε=V+-V-) et quand doit on utiliser Vs=G0.Ve par exemple pour un AO non inverseur. (l'AO étant supposé idéal..)
Bonjour,
Tu as tout à fait raison...
J'ai "strappé" la résistance Rs donc ce n'est pas la même chose.
Je ne sais pas d'où vient la correction mais c'est faux...
Pourtant Rs fait bien partie de l'amplificateur, pourquoi ne le considère t-on pas comme appartenant à cette partie du montage?
Rs fait partie de l'amplificateur mais on demande :
"modélisé par un schéma bloc comprenant un gain A et une fonction de transfert B(p)."
Le gain A est entre Ve et AVe et la valeur de Rs intervient dans B(p).
Donc physiquement, Rs appartient à l'amplificateur mais fonctionnellement, Rs intervient dans B(p).
C'est un découpage assez classique en électronique.
