Niveau iut

qcm electricite

Posté par
rimzen 21-07-09 à 18:50

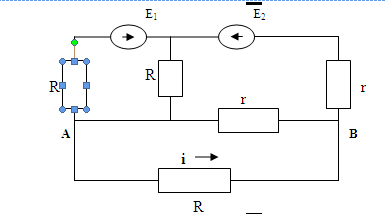

On dispose de deux générateurs de tension de f.é.m E1 et E2, de deux résistances r, et de trois résistances R. On réalise avec ces éléments le montage ci-dessous.
AN : E1 = 6 V ; E2 = 4 V ; R = 8  ; r = 4 

Le courant i circulant dans R entre A et B est :

qcm electricite

Edit Coll : forum modifié

Posté par re : qcm electricite 21-07-09 à 21:20

Bonsoir,

sauf erreur, je dirais:

$4$ \rm I = \frac{E_1 - E_2}{\frac{R}{2} + \frac{Rr}{R+r} + r} = 0,1875 A$

$4$ \rm U_R = \frac{Rr}{R+r}\times I = 0,5 V$

$4$ \rm i = \frac{U_R}{R} = 0,0625 A$

Posté par re : qcm electricite 22-07-09 à 03:51

ma réponse précédente est fausse

$4$ \rm U_{AB} = -0,25 V%20%20i = 0,09375 A$

Posté par re : qcm electricite 22-07-09 à 04:18

décidément 0.09375 c'est le courant qui remonte !

   $4$ \rm i = 0.03125 A$

au point B il y 3 courants, 2 qui arrivent: le courant i, un autre qui vient de r (i₄ = double de i) et un courant qui remonte (i₅ = triple de i)

   $4$ \rm 0.03125 + 0.06250 = 0,09375 A$

dans la résistance R avec des poignées:

   $4$ \rm i_1 = 0.359375 - 0.03125 = 0.328125 A$

dans la résistance R (parallèle à la précédente):

   $4$ \rm i_2 = 0,359375 + 0,06250 = 0.421875 A$

Posté par re : qcm electricite 22-07-09 à 10:11

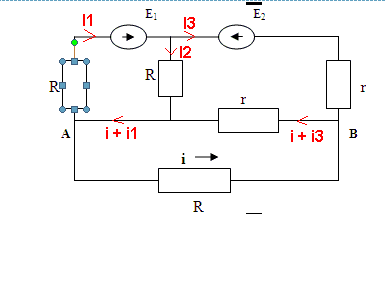

qcm electricite

1 équation de noeud et 3 équations de mailles :

i1 = i2 + i3
8i1 - 6 + 8i2 = 0
8i + 4(i + i3) = 0
8i2 - 4 - 4i3 - 4(i + i3) = 0

et on trouve:
i1 = 0,328125 A
i2 = 0,421875 A
i3 = -0,09375 A
i = 0,03125 A
