Bonjour,

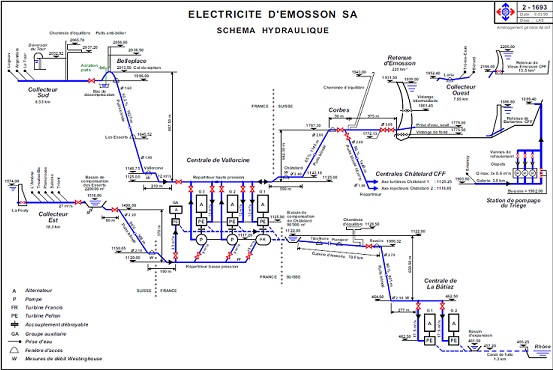

On m'a donné un schéma hydraulique sur lequel toutes les hauteurs d'eau sont indiquées, j'aimerai savoir quelle est la démarche pour pouvoir calculer la puissance pour chacune des chutes.
merci d'avance
Bonsoir
La puissance maximale théorique d'une chute d'eau est tout simplement le produit du débit massique Dm par la diminution d'énergie potentielle massique g.h où h désigne la dénivellation : Pmax=Dm.g.h
Pour la puissance réelle, il faut tenir compte des pertes de charges dans les canalisations, des rendements des turbines... Mais j'imagine qu'à ton niveau, je ne t'apprends rien par ce message...
Si l'on souhaite minimiser l'effet coup de bélier lors de la fermeture d'une vanne dans la conduite et assurer une sécurité maximale sur un site, mieux vaut il :
- évaluer la variation des quantités de mouvements
ou
- utiliser la relation de Bernouilli en régime non permanent ?
Bonsoir,
Finalement pour répondre ma question précédente
Oui c'est un très bon cours, mais il est trop détaillé pour ce que je souhaite faire:
il s'agit s'implement de prendre et débit quand la vanne est ouverte : = quand on ferme la vanne le débit passe de à en secondes dans ce cas => coup du bélier
(il faut le traduire en quantité de mouvement)
et c'est ça que je ne sais pas faire
si je raisonne simplement par homogénéité des grandeurs physiques:
j'obitens où est la quantité de mouvement
je ne sais pas si c'est ça
La quantité de mouvement d'un fluide homogène ayant la vitesse uniforme V est p =m.V ; la masse d'eau présente à un instant donné dans la canalisation de longueur L est : m =.S.L ;
Donc :
p=.S.L.V
Si tu définis le débit volumique : Qv=S.V, tu obtiens effectivement :
p=.L.Qv
Tu as raison !
Ok super, par contre je n'ai que le débit et non la surface donc je ne peux pas calculer la vitesse... Je fais des recherche et je te dis
Ah je pense avoir parlé trop vite, sur le schema il y a bien marqué : Ø2.50
donc je peux calculer la surface en la supposant circulaire
Bonsoir
j'ai un soucis dans un calcul ou dans une application numérique ou alors je m'y prend mal :

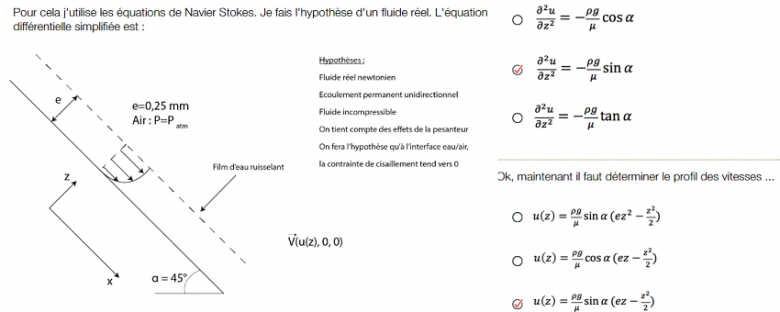

voici le schema de mon probleme
Or lors de mon calcul j'utilise bien la formule :
ce qui numériquement me donne
et quand j'entre mon resultat dans le QCM on me dit qu'il est faux, alors je ne sais pas quoi faire
C'est peut etre le que je choisis mal
Bonsoir
Je trouve quelques anomalies dans tes deux derniers messages :
1° Il s'agit d'obtenir une vitesse, pas un débit volumique ;
2° L'application numérique telle que tu la poses conduit selon moi à 220,9m/s (valeur aberrante)
3° e2=0,252mm2=0,252.10-6m2 ; j'obtiens alors u(e)=0,22m/s...
Attention : on ne peut pas arrondir g à 10m/s2 et en même temps fournir un résultat avec 5 chiffres significatifs !
Juste une remarque valide pour une prochaine question : il aurait été préférable d'ouvrir un nouveau post avec un titre approprié puisque cette question est indépendante des précédentes. Cela facilite la consultation des messages par les participants au forum.
Je dis vitesse. Mais la question utilise le terme de flux de vitesse qui est à mon sens ambigu et signifie débit.
Apres mon application numérique est mal posée effectivement. Le 10^-3 est bien sous le carré comme Tu l'indiques mais la valeur numérique que je donne est la même que la tienne. Apres en prenant 9,81 la réponse n'est toujours pas juste.
Bonjour
Juste une remarque à propos de la formule que tu fournis sur le profil de vitesse (formule à mon avis correcte) : si tu as une minute devant toi, histoire de te rappeler le "bon vieux temps" de la prépa , tu pourrais en réaliser une analyse dimensionnelle. Tu verrais bien ici s'il s'agit d'une vitesse ou d'un flux de vecteur vitesse (débit volumique)...
J'ai fait l'analyse dimensionnel et il s'agit bien d'une vitesse.
Mais je me suis mal expliqué. Ce que je cherche c'est bien le flux de vitesse (ou débit). Donc je multiplie notre résultat commun par la section. Et ce n'est toujours pas le bon résultat donc je ne sais pas quoi faire.
S'il s'agit bien de déterminer le débit volumique, tu peux calculer le flux du vecteur vitesse à travers une surface rectangulaire perpendiculaire à (Ox) de hauteur e et de largeur L (largeur de l'écoulement). Puisque la vitesse dépend de z, il faut décomposer la surface rectangulaire en bandes élémentaires de largeur L et de hauteur dz. Cela conduit à :
ce qui est équivalent à multiplier l'aire (L.e) par la valeur moyenne de la vitesse...
Oui superbe !! c'est ça !
tu m'as mis sur la voie et j'ai reussi à terminer.
Il s'agissait en fait de considérer la section comme rectangulaire de section eL et non comme circulaire : et on devait exprimé le flux de vitesse, il s'agissait en fait du débit par unité de longueur.
A cela on considère que la vitesse moyenne correspond aux 2/3 de la vitesse max donc au finale la réponse attendue était :
Et cette fois CA MARCHE !!
merci
c'est là qu'on se rend compte que la prépa c'était bien.
J'ai encore un autre soucis que je posterai dans le week end :x
Pour un écoulement dans une conduite de section 6m carrés et de longueur 1000m.
La longueur caractéristique de l'écoulement pour calculer le Reynolds c'est la longueur ou le diamètre hydraulique ?
Je crois bien que les expériences "historiques" de Reynolds ont été faites avec des tuyaux cylindriques, le nombre de Reynolds faisant intervenir comme longueur caractéristique le diamètre.
de toute façon pour une section cylindrique le diamètre est égal au diamètre hydraulique quand celui est entièrement rempli.
Autre chose toujours dans le même sujet mais n'ayant pas de rapport direct avec la question précédente :
je veux effectuer une similitude de Reynolds pour modéliser avec de l'air une situation qui se déroulera avec de l'eau en réalité.
Voici les caractéristiques
en faisant l'égalité des nombres de Reynolds, j'arrive à obtenir
mais on me demande ensuite de trouvé la perte de charge (en pression) de le cas où l'on utilise de l'eau pour cela je dis :
dans ces circonstances je trouve
ma démarche est-elle la bonne ? parce qu'on m'indique que ma réponse est fausse
