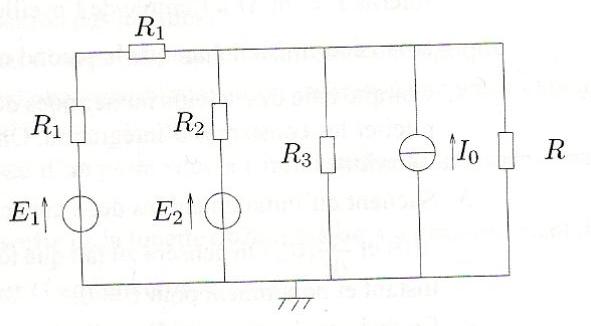

Bonjour tout le monde j'ai un probleme pour calculer le courant circulant dans la resistance R en appaliquant le TH de thevenin .
ps : je suis plutot perturbe par la distribution du courants dans les branches de c'est 3 génerateurs. Merci d'avance

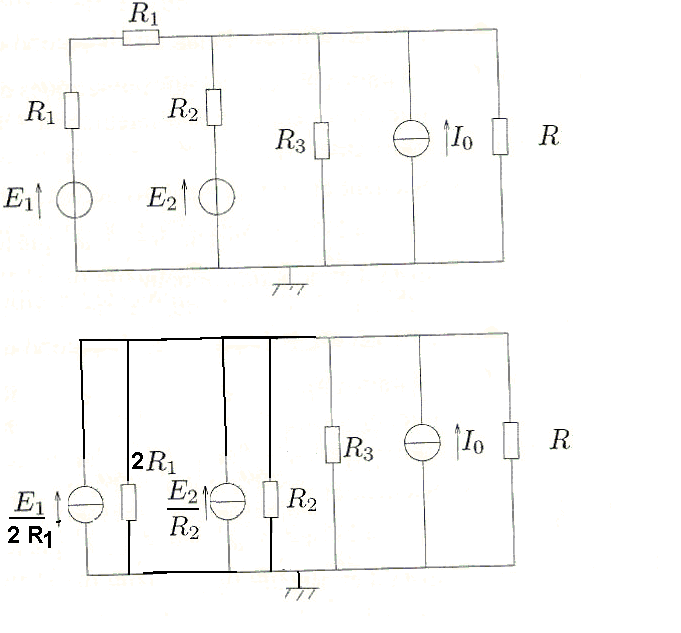

On peut d'abord transformer chauq générateur de tension et sa résistance série en leur équivalent Norton.

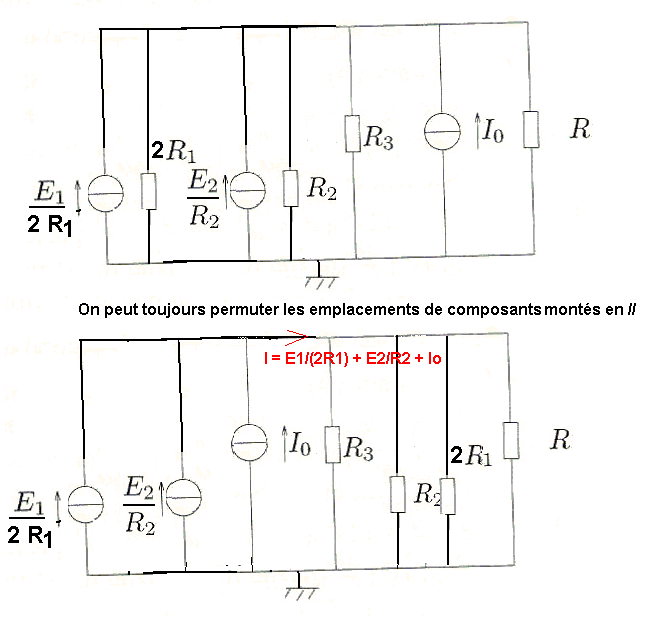

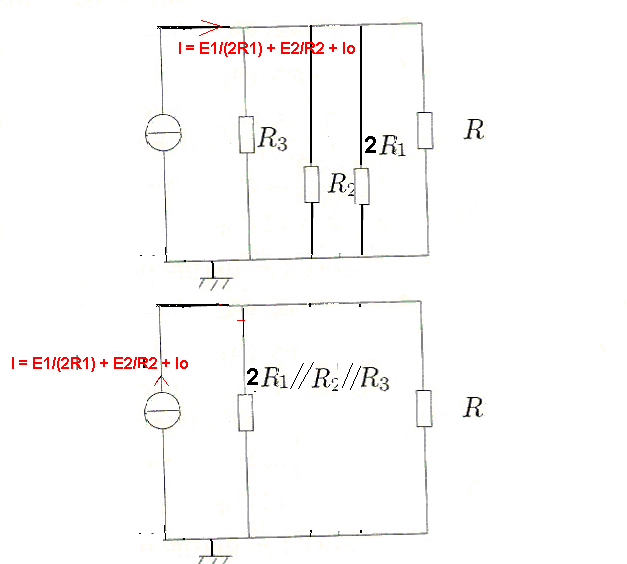

On regroupe tous les générateurs de courant en 1 seul et la résistence parallèle équivalente a pour valeur celles en parallèles des résistances équivalent Norton de chaque générateur de courant.

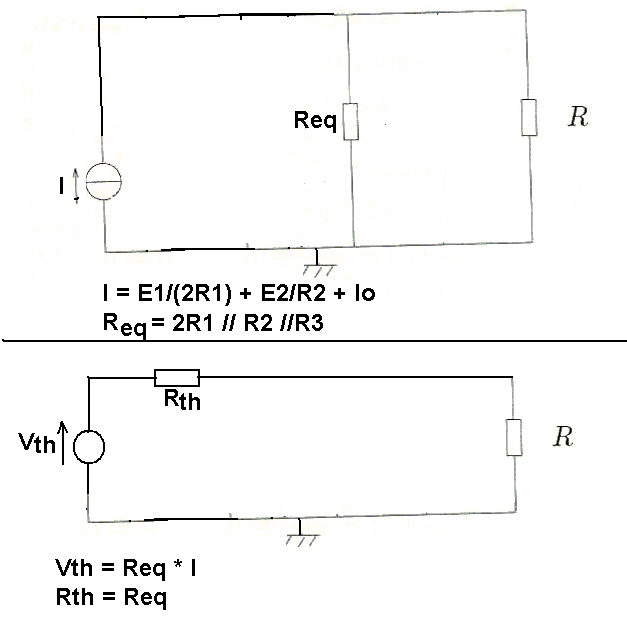

On a alors un équivalent Norton du circuit total (hors résistance R)
Et si on le veut on peut repasser à l'équivalent Thévenin.
Sauf distraction. Vérifie
Bonjour j'ai bien saisie votre réponse seulement j'ai une question conformement a loi des noeuds les courant diverge quand on a un noeuds et donc le courant principale se divise entre 2 branches par exemple et par conséquent I1 ne restera pas le meme Il va se distribue dans ces noeuds . or ici les "pertes des courant" dans les noeuds n'intervient pas on a simplement superposer tout les courants comme s'il n'y avait pas de noeuds . Merci d'avance
Il n'y a jamais de "perte" de courant dans un noeud.
La somme vectorielle de tous les courants à un noeud est nulle.
Sauf distraction.
