salut a tous, je seche dans un exercice, alors je dois le résoudre de deux facons, une fois en passant par millman et une deuxieme fois en se ramenant a un circuit a une maille et en utilisant la loi de pouillet.

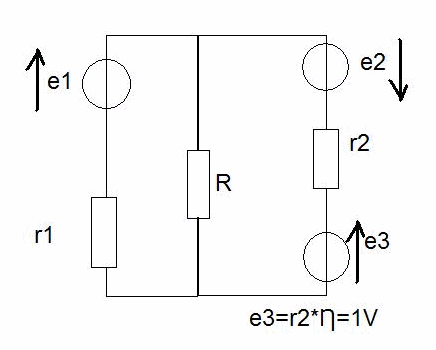

voila le schéma du circuit
e1=1v
e2=2v
Ƞ=0,1A
r1=2 Ohm
r2=10 Ohm
R= 5 Ohm
voila ce que j'ai fait pour millman : U = [(e1/r1)-(e2/r2)+Ƞ]/[(1/r1)+(1/R)+(1/r2)]
et donc j'ai obtenu U=0,5V
ensuite pour calculer l'intensité... alors la je sais pas comment faire, enfait je comprend rien a la fleche de l'intensité, ou l'intensité va passer, ou est ce qu'elle sera égale... si vous pouviez m'éclairer
et surtout me dire si mon calcul précèdent est juste ça serait super sympa
ensuite j'ai essayé la deuxieme méthode ...
Etape 1 :
Etape 2 :

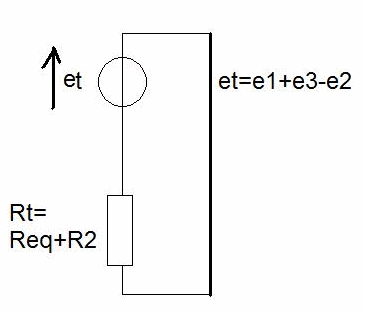

et l'étape 3 :
sauf que ... je trouve et=0v
enfin je ne comprends plus rien, merci de m'aider
Edit Coll : images placées sur le serveur de l' Merci d'en faire autant la prochaine fois !
je ne peux pas éditer mon post précedent, l'étape 1 2 3 et c'est pour la deuxieme question
et le schéma et le schéma général du circuit
merci d'avance
