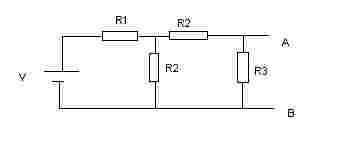

Bonsoir à tous, voila j'ai un gros soucis, je n'arrive pas à calculer des puissances dissipées par des résistances. Je vous ai fait un petit dessin pour vous montrer mon circuit. Je dois calculer la puissance dissipée par chacune des résistances quand A et B sont en court circuit. J'ai essayé de calculer le courant qui circule dans chaque branche mais je trouve certain courant négatifs et je tombe vite fait sur un truc qui ne respecte plus la loi des noeuds.
J'ai V=5V, R1=100 Ohms, R2=220 Ohms et R3=510 Ohms.
Je sais que je dois utiliser la formule P=Ui=Ri² mais je n'arrive à calculer aucune puissance.
J'ai calculé cependant (Rth, Eth) du modèle de Thévenin correspondant à ce circuit mais ca ne me donne rien de bien concluant.
Merci à tous pour votre aide car j'avoue etre complètement perdue
des courant negatifs sa na rien de choquant, sa veux juste dire qu'il circule dans le sens opposé a celui de ta fleche... et sa respect toujour la loi des noeuds...
bon si A et B sont en courcircuit, R3 est courcircuité donc ne sert plus a rien, les deux R2 sont en paralele donc equivalente a une resistance R2/2, en seri avec R1 le tous equivaux donc a une resistance R=R1+R2/2=220 ohms
et tu est ramené un circuit Generateur/resistances tous bete tu na plus qua calculer la puissance.
mais sa doit aussi marché en calculant le courant sans regrouper les resistances (mais c un peu idiot) ou en utilisant les conversion Norton/thevenin...
Bonsoir et merci de m'aider, mais je dois calculer la puissance dissipée pour chacune de mes résistances.
Donc est-ce-que je peux reprendre le circuit équivalent comme vous me l'avez proposé pour trouver l'intensité qui traverse i, et ensuite calculer sa puissance. Après je calcule la ddp aux bornes de R1, je fais une loi des maille pour en déduire celle de R2, ce qui me donne l'intensité qui traverse R2...
escuse moi, j'avais mal lu.
tu calule la tention traversé par R1 avec un pont diviseur de tension tous bete (apres avoir suprimé R3 qui est inutil et regroupé les deux R2) :
U=R1/R (en reprant R=R1+R2/2=210ohm)
et pour les deux R2,
U=(R2/2)/R (sa c'est pour l'ensemble)
tu utilise P=U²/R pour avoir les puissance recu par chaque resistance (la puissance recu par R3 etant nul evidement...)
