Problème exercice sur Thevenin

Posté par
Skydash 10-12-17 à 16:24

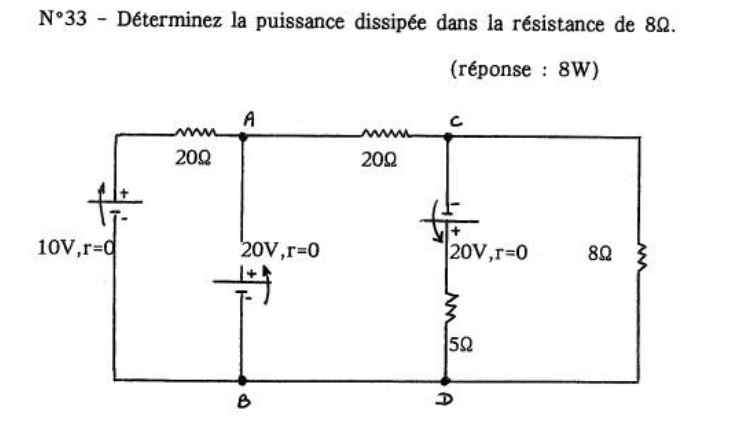

Bonjour à tous , je poste un message concernant un exercice que je comprends absolument pas concernant Thevenin

Je sais déjà que le câble concernant le générateur de 10volts nous aidera pas car le courant ira dans le cable A-B n'ayant pas de résistance , donc ça nous aidera pas pour trouver la puissance dissipée dans la résistance de 8 ohm. Mon problème vient lorsque je que regarde pour les deux autres sources, je ne vois pas quoi faire. quelqu'un peut m'aider s'il vous plait ?

Merci beaucoup !

Posté par re : Problème exercice sur Thevenin 10-12-17 à 16:24

L'image ne s'étant pas postée je la ré-upload !

Posté par re : Problème exercice sur Thevenin 10-12-17 à 16:26

(étant nouveau je n'avais pas compris comment mettre l'image , ma faute haha)

Problème exercice sur Thevenin

Posté par re : Problème exercice sur Thevenin 10-12-17 à 18:40

Bonsoir

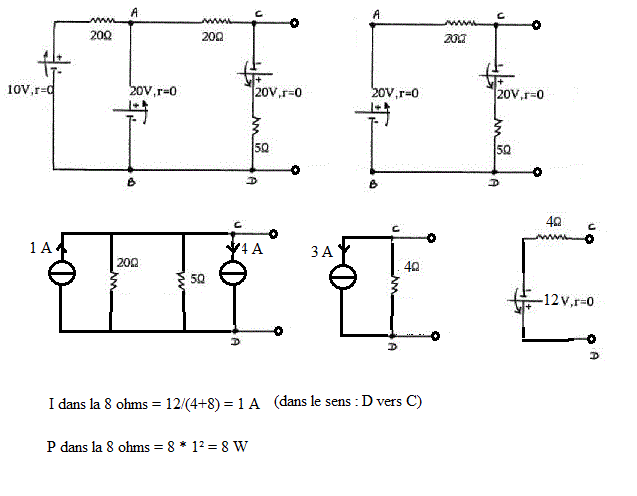

Tu peux effectivement chercher le générateur de Thévenin équivalent à tout le circuit sauf la résistance de 8.
Sa f.é.m. E_Th est la valeur de la tension U_CD lorsque cette résistance est enlevée.
Sa résistance R_Th est la résistance mesurée entre C et D lorsque la résistance de 8 est enlevée et lorsque les générateur de tension sont remplacés par des fils conducteurs de résistances négligeables...
La suite est facile...
