Salut,
Je me casse la tête depuis quelques jours sur un exercice assez compliqué:

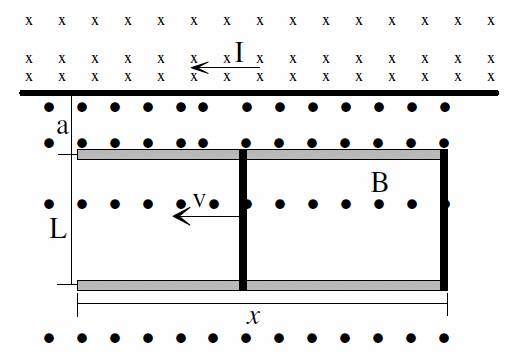

La figure suivante montre une barre de longueur L qui est déplacée avec une vitesse V constante le long de rails conducteurs horizontaux.
Dans notre cas, le champ magnétique dans laquelle la barre se deplace n'est pas uniforme puisqu'il est crée par un courant I qui parcours un fil parallèle aux rails.
Suposez que:
V= 5m/s
a= 10mm
L= 10cm
I=100A
A) Calculer la force Électromotrice induite sur la barre.
B) Quel est le courant dans la spire conductrice? Supposez que la résistance de la Barre est de 0.4Ohm et celle des rails nulle.
C) A quel taux lénergie thermique est gérée sur la barre?
D) Quelle force doit être exercée sur la barre par un agent externe pour la maintenir en mouvement.
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
Oui.
J'ai dit que la FEM totale était égale a la somme des FEM.
Soit:
FEMtot= FEMrailhaut+FEMrailbas
Je commencer par calculer le champ magnetique de chacun avec la formule B=(u0*I)/(2R)
Ensuite:
FEM=B*l*v
Comptes faits, cela me donne comme FEMtot 2.0*10e-4
Les rails sont statiques dans un champ magnétique statique... Aucune raison pour qu'il y ait une fem dans les rails...
La fem générée est due au déplacement de la barre.
C'est le flux magnétique dans la surface hachurée (déplacement de la barre) qui génère cette fem.
(désolé, le schéma est un peu petit)
