Bonjour a tous,
J'aimerais bien savoir si mes exercices sont bon , si ils ne le sont pas ,j'aimerai bien qu'on m'explique mon erreur ou mes erreurs.
Je vous remercie.

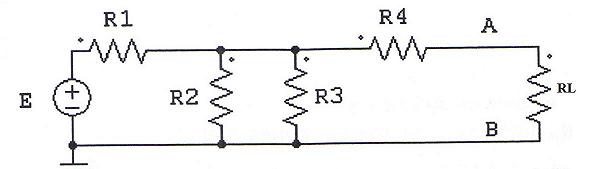

On donne E=20V , R1=6 Ohm , R2=R3= 8 Ohm, R4=18 Ohm
1) Déterminez les paramètres du générateur de THEVENIN équivalent au montage vu à gauche des points A et b
( C'est a dire entre les points A et B lorsque la charge RL est retirée)
2) Calculez la valeur de la tension aux bornes de la charge lorsque celle-ci est connecté entre les points A et B
(On donne RL = 20,4 Ohm)
1)
Eth = Ucd = R2/R1+R2 * E
=8/14 *20
=11,42V
Rth1= R1*R2/R1+R2
= 6*8/14
=3,428 Ohm
Eth = Uab= R4/R3+R4*E
= 18/26*20
= 13,84V
Rth2= R3*R4/R3+R4
= 144/26
= 5,53 Ohm
Icc1 =E/Rth1
=20/3,48
=5,74A
Icc2 =E/Rth2
=20/5,53
=3,61A
2)
Rth1+Rh2+RL=R donc 3,428+5,53+20,4= 29,35 Ohm
Icc1+Icc2=I donc 5,74+3,31= 9,05A
Eth1+Eth2 = Eth donc 11,42+13,84= 25,26V
U= Eth-R*I
U= 25,6-(29,35*9,05)
U=-239,81 V
Edit Coll : forum modifié
Mes calculs que j'ai fais correspond a la question 1, mais je n'ai pas très bien compris cette question , pour moi je crois qu'il faut détaillée Eth , Icc et R total
Car pour ma part a ce que j'ai compris au début on nous demande de calculer a gauche de points A et B donc pour moi j'ai commençais par le coté gauche puis après le reste.
Si cela vous parez faux , pourriez vous m'expliquer car la je ne vois pas comment faire.
Lorsque l'on applique ce théorème, on l'applique à l'ensemble du circuit...
On retire la charge qui nous intéresse et on calcule la valeur de la tension entre A et B:
Aucun courant ne circule dans .
On remplace ensuite le générateur de tension par un fil et on calcule la résistance équivalente entre A et B:
D'accord , je vais remplacer les valeur maintenant donc on a:
Eth = R2*R3/R2*R3+R1*(R2+R3)
= 8x8 / 8x8+6*(16)
= 64/160
= 0,4 V
Ensuite on nous demande de calculer la valeur de la tension aux bornes de la charge lorsque celle-ci est connecté entre les points A et B donc je commence par calculer le Rth :
Rth = R1*R2*R3/(R1*R2)+(R2*R3)+(R3*R1) +R4
= 384/160 + R4
= 2,4+20,4
= 22,8 Ohm
Donc pour avoir la valeur de la tension aux bornes de la charge la formule est :
U = Eth-(Rth*Icc)
Icc= Eth/Rth
= 0,4/22,8
= 0,017 A
Donc U= 0,4-(22,8*0,017)
= 0,0124 V
Cela vous parez t-il correct ?
Non, cela ne me paraît pas correct.
Pourquoi est-ce que le courant traversant la résistance entre A et B serait égal à ?
Ok merci
Donc si j'arrive a comprendre il me reste plus qu'a utiliser la lois du Diviseur de tension car si ce n'est pas cela pouvez m'expliquer le Théorème de Thévenin.
C'est exactement ça.
Le théorème de Thévenin ne sert qu'à remplacer une partie du circuit par un circuit plus simple (un générateur et une résistance).
Ensuite, on peut appliquer toutes les technique de calcul habituelles au nouveau circuit.
Donc si j'applique la lois du Diviseur de Tension je dois déjà calculer I pour avoir la valeur de tension aux bornes de la charge
I= Eth/Rth+RL
Une fois qu'on trouver le I , je peux avoir la valeur de tension au bornes de la charge
Url= RL*I = RL/Rth+Rl x U
Si j'ai bien tout suivit et je vous remercie de m'avoir fait comprendre ce Théorème de Thévenin , ce qui donne dans l'ordre des Exercices:
1)Eth = R2*R3/R2*R3+R1*(R2+R3)
= 8x8 / 8x8+6*(16)
= 64/160
= 0,4 V
Rth = R1*R2*R3/(R1*R2)+(R2*R3)+(R3*R1) +R4
= 384/160 + R4
= 2,4+20,4
= 22,8 Ohm
2)
I= Eth/Rth+RL
I= 0,4/43,2
I= 9,259 x10^-3 A
Une fois qu'on trouver le I , je peux avoir la valeur de tension au bornes de la charge
Url= RL*I = RL/Rth+Rl x Eth
Url= 20,4*9,259 x10^-3 = 20.4/(22,8+20,4) *0,4
Url= 0,1888 = (20,4 / 43,2)*0,4
Url= 0,1888 = 0,188
Url = 0,188V
Bonsoir,
j'ai pas les mêmes réponses
r2//r3 avec r2=r3=8 est équivallent à une résistance de 4
à vide 6+4 = 10
I = 20/10 = 2A
Eth = 4*2 = 8 V
Rth = 6//4 + 18 = 2,4 + 18 = 20,4
intensité avec une charge de 20,4
tient ! la charge égale à la résistance interne, comme par hasard
i = 8/40,8 = 0,196 A
puissance = 20,4*0,196² = 0,784 W
c'est la puissance maxi qu'on peut tirer du montage (quand la charge est égale à la résistance interne)
Il y a un chose que je ne comprend pas, vous me dites qu'à vide R1+(1/R2 + 1/R3) mais il manque pas la Résistance R4 a rajouter au calcul ?
J'ai compris que R2 et R3 sont parallèles
Mais pouvez vous m'expliquez par Formule vos Calcul S.V.P car je ne comprend pas très bien ces resultats.
Bonsoir,
R4 ne sert pas quand on calcule Eth donc n'intervient pas dans les calculs
je calcule l'intensité avec R1 en série et R2,R3 en parallèle
ensuite tu peux faire E-R1*I pour calculer la tension entre A et B
voilà les formules:
je te signale tes erreurs:
pour ton calcul Eth tu as oublié de multiplier par E
Eth = 04*20 = 8 V
pour ton calcul de RTh tu as pris R4=20,4 au lieu de 18
Rth = 384/160 + R4
Rth = 2,4 + 18 = 20,4
Ok merci pour toutes ces explication maintenant je comprend mieux le Théorème Thevenin , mais pour les formules que vous m'avez donné je peux les raccourcir comme je l'ai fait au tout début de mon exercice ?
