Problème de tension
Bonjour,

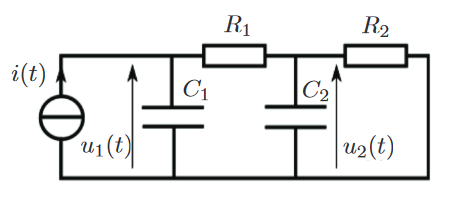

je dois calculer la tension u2 de ce circuit à basses et hautes fréquences.
Pour les basses fréquences, remplaçant le condensateur par un interrupteur ouvert, je suis bloqué : je ne sais pas si je dois utiliser un diviseur de tension ou simplement
Pour les hautes fréquences, je dirai que u2 vaut 0 vu que c'est dans un fil, mais je ne suis pas vraiment sûr.
Pouvez-vous m'éclairer ?
Merci d'avance
Bonjour
Tu disposes d'un générateur de courant idéal : il fournit une intensité indépendante de la tension à ses bornes.
À très basse fréquence, le circuit se comporte comme si les condensateurs n'existaient pas. La loi d'Ohm appliquée à R2 donne directement u2. La notion de diviseur de tension serait appropriée si le générateur était un générateur idéal de tension.
Bien vu pour les très hautes fréquences.
