Bonjour,
je suis actuellement sur un projet et j'ai à calculer des angles à l'aide de tangentes, mais j'ai rencontré un problème.
Je m'explique en image sinon...
*** image placée sur l'***

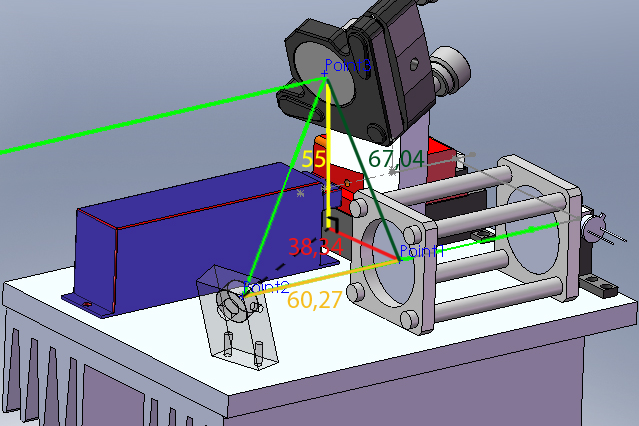

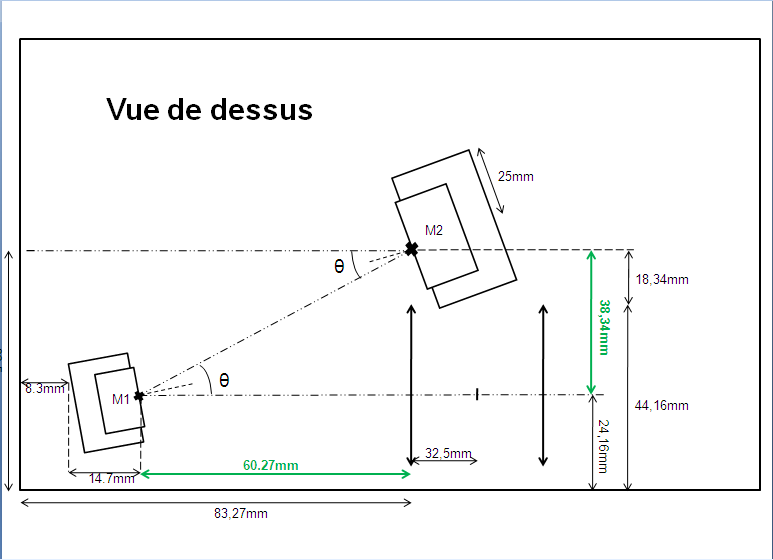

voila le montage que j'ai fait, j'arrive a calculer l'angle entre les traits orange et vert fluo grâce a un tangente simple. mais mon problème est qu'il me faut calculer les angle correspondant à la projection de cette "pyramide" dans 1 plan X comme le montre le schéma suivant:
*** image placée sur l'***
sachant qu'il ne suffis pas de faire une tangente dans le plan X, car il y a un problème lié a la projection que je n'arrive pas a définire.
ce calcule est il possible? merci
Bonjour. De quels angles parles-tu ?
Et la pyramide serait celle-ci: base P1-P2-H , et de hauteur HM2 ? (les notations diffèrent d'un dessin à l'autre ).
Où en est ta pyramide ?...
(sur la vue du dessus, tu as mis 2 angles Têta égaux , mais sont-ils égaux ?...
Sur la perspective cavalière, il semble que le rayon vert du haut ne soit pas parallèle au rayon vert-jaune du bas ... Donc les angles Têta ne seraient pas égaux (même s'ils sont dans des plans verticaux parallèles).
