bonjour,
je n'arrive pas à faire cette annale.

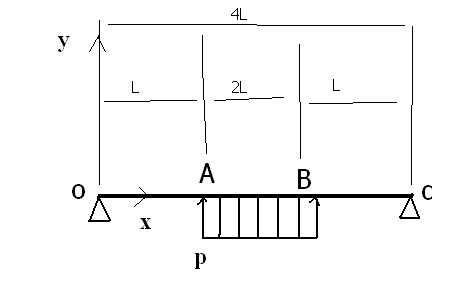

1) calculer les actions de liaisons en O et C en fonctions de L et p
sachant que en o on a une liaison pivot et en C un appui simple
je trouve: R(c)=R(o)=pL/3
____________________
on admettra que :
le torseur ext en O= F=-pL
M=0
le torseur ext en C= F=-pL
M=0
2)poser les équations d'équilibre et les conditions aux limites
je trouve:
dN/dx = 0
dT/dx = 0
dM/dx = -T(x)
3)justifier la symétrie du problème permettant de ne pas calculer les actions mécaniques intérieures qu'entre O et M, milieu de la poutre.
je trouve: car on a des réactions aux appuis symétriques et l'effort linéique p est centré
4)calculer les actions mécaniques intérieures dans la poutre entre O et A
5)calculer les actions mécaniques intérieures dans la poutre entre A et M
6)tracer les diagrammes de T et M et justifier que Mmax=-3/2.pL2
merci de m'aider
