Bonsoir

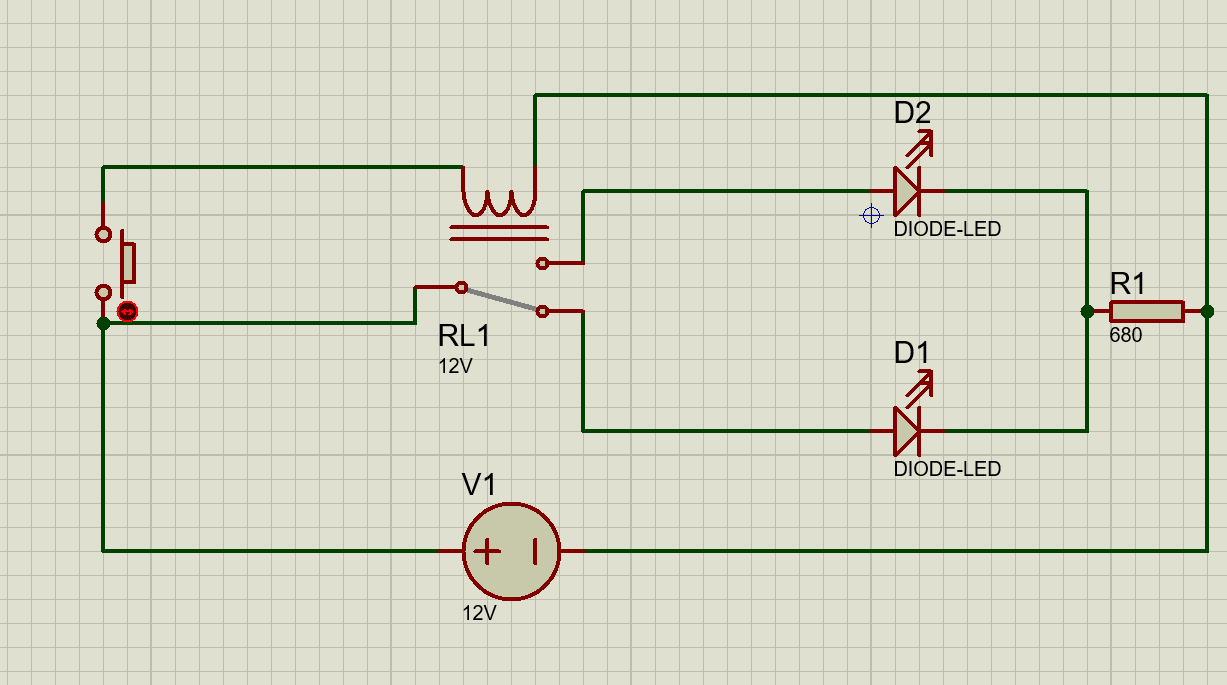

Logiquement D1 allumée  dans le cas du poussoir non enfoncé et D2 allumée quand poussoir enfoncé. Où est le problème ?
Éventuellement utiliser une diode de roue libre ?

Bonsoir Vanoise,
Oui c'est exactement ce qui aurait dû se passer.
Donc le problème ne serait pas mon câblage?

Peux-tu expliquer exactement ce qui se passe  ? Aucune diode ne s'allume  ? La diode D2 a tendance à griller alors que D1 s'allume  ?

Aucune des deux diodes ne s'allume , que l'interrupteur soit ouvert ou pas.
J'ai essayé de rajouter une diode en parallèle de la bobine mais le montage ne fonctionne pas. Je ne saurais pas dire si les leds grillent, il ne se passe tout simplement rien sur la simulation donc je pense juste qu'elles ne s'allument pas.

Peut-être la résistance de protection trop élevée.  Il faudrait la déterminer en fonction des caractéristiques précises des led mais le plus souvent sous 12V on choisit 470.
Apparemment il ne s'agit que d'une simulation, pas d'une expérience...

Oui c'est bien juste une simulation. Comme je n'arrivais pas à voir les résistances des diodes leds avec proteus je les ai remplacées par des lampes. Celle du bas s'allume mais peut importe que j'appuie ou pas sur l'interrupteur, l'interrupteur du relai ne change pas de place...

L'intensité maximale du courant est de l'ordre de la vingtaine de milliampères . Vérifie les caractéristiques du relais  : pas sûr que cela soit suffisant pour que le relais fonctionne.

C'est ce que je ferai merci à vous

Bonjour,

Une remarque : le relais est alimenté directement par le 12V, il n'y a pas de limitation de courant.

Je viens de tester sous Proteus : cela fonctionne, le courant de 14 mA passe bien d'une diode à l'autre lorsqu'on appuie sur le bouton.
MAIS le schéma ne change pas : ce n'est qu'un schéma (il n'y a que le bouton qui réagit)

J'ai peut-être une explication : vous avez du prendre une Animated Led qui par défaut est en mode numérique, passez la en mode analogique et cela devrait marcher.
