Porte logique en technologie CMOS
Posté par Gorvennal

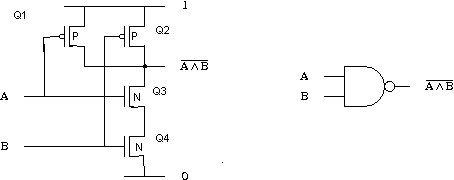

Voila en faite je sais pas trop comment on fait pour savoir si Q1 Q2 Q3 Q4 sont passants ou bloquant pour les cas suivants si :
1) A=0 et B=0
2) A=1 et B=0
3) A=1 et B=1
4) A=0 et B=1
Si quelqu'un pourrait m'expliquer comment on fait pour le savoir merci
Voici comment je vois les choses :
A = 1 , B = 1, S = 0, Q1 et Q2 bloqués, Q3 et Q4 conducteurs.
A = 0 , B = 0, S = 1, Q1 et Q2 conducteurs, Q3 et Q4 bloqués.
A = 1 , B = 0, S = 1, Q1 et Q4 bloqués, Q2 et Q3 conducteurs.
A = 0 , B = 1, S = 1, Q1 et Q4 conducteurs, Q2 et Q3 bloqués.
( 1 = niveau haut; 0 = niveau bas).
