Pont de Wheatstone déséquilibré
Bonjour,
voilà j'ai cet exercice à faire en DM mais je ne suis pas tout à fait sûr de moi alors si vous pouviez vérifier ...
Pont de Wheastone déséquilibré :

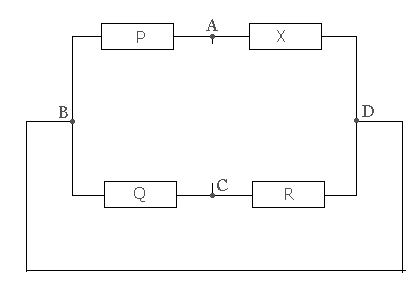

On considère le circuit suivant :
où P, Q, R et X sont des résistances et E une source de tension idéale.
1) Le circuit entre A et C peut être modélisé par un générateur de Thévenin. Déterminer la force électromotrice
2) En déduire l'expression de i circulant dans la résistance r et retrouver la condition d'équilibre du pont (i=0).
1) Détermination de
Détermination de
2) On a :
merci
Oui mais j'émets un pinaillage !
Pourquoi avoir écrit eg = UCA et non eg = UAC sachant que le courant descend les potentiels, donc V(A) > V(C) et UAC
> 0 dans ce cas...
Ce qui fait que vous vous retrouvez plutôt avec
eg = E
( X/[P+X] - R/[R+Q] )
(mais comme je l'ai dit, c'est du pinaillage, vous allez seulement vous trimballez avec un signe (-) un peu partout !)
Pour le reste, ça m'a l'air bon... vu qu'au final, vous vous retrouvez bien avec la condition d'équilibre du pont PR = QX
(produit des résistances opposées égaux)
Bonjour Heroes31 merci de votre réponse,
justement je me demandais quelle tension il fallait que je prenne ...
mais qui nous dit que i est positif ? on a pas nécessairement V(A)>V(C) ?
le sens de i est arbitraire et son sens réel dépend de P, Q, R et X non ?
donc j'en déduis que eg aussi est arbitraire, c-à-d que eg>0 ou eg<0, je me trompe ?
J'aurai tout simplement dit que tel que tu as fléché i, c'est que tu choisit ce sens comme sens conventionnel et donc que tu considères ce sens comme positif d'où ma remarque sur V(A) > V(C).
Maintenant, ça va effectivement dépendre de tes paramètres... Et quand au sens de eg, ça en découlera donc je n'pense pas qu'il soit arbitraire vu qu'il s'agit de Ethévenin...
Mais bon, de toute façon, sans applications numériques, on va supposé tout ça comme tel ! D'où ma remarque comme 'pinaillage' !
Donc si tu trouves une valeur de i négative, tu sauras qu'il circule dans l'autre sens... Et rien en t'empêchera de reprendre l'exercice en inversant le sens pour que ton courant devienne positif...

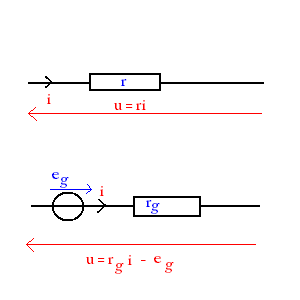

Ok je comprends, en tout cas merci c'est vrai que quant au sens de i il faut adapter celui de eg, mais i va pas dans le même sens que eg normalement avec la convention générateur ?
Oui, effectivement. Les flèches tension et intensité, en convention générateur, sont dans le même sens... Donc normalement, ça ne posera aucun problème.
Et puis de toute façon, ce qui importe dans un pont de Wheatstone, c'est qu'il soit équilibré !
(Pour info, c'est une méthode qu'utilise certains Henrymètres pour déterminer les paramètres (L;r) d'une inductance, on l'utilise également en équilibre avec un capteur (thermistance, photorésistance, ...) en guise de R4)
