Pont de Wheastone
Bonsoir à tous,
Tout d'abord, je souhaite remercier toutes les personnes qui m'ont aidé jusqu'à présent, cela ma beaucoup aidé à comprendre beaucoup de chose !! Malheureusement, je ne comprend pas tous, et en particulier cet exercice...
Enoncé :

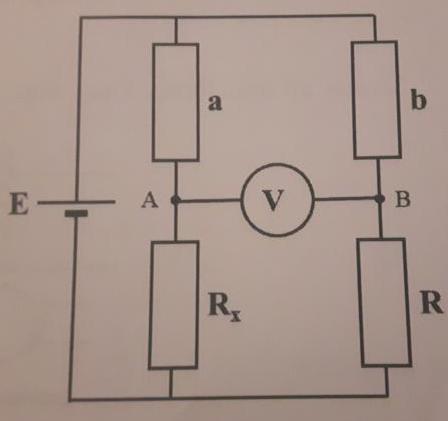

La figure ci-contre représente un pont de Wheastone : la résistance a correspond à la boîte de trois résistances, les résistances variables à décades et Rx est la résistance inconnue (dipôle D2). La soucre d'alimentation est la source de tension continue variable. Le détecteur est constitué du multimètre numérique en position voltmètre et en mode VAC+DC.
On appelle rapport de pont le rapport r = a/b.
- Etablir la condition d'équilibre du pont
- Définir la valeur optimale de la résistance a permettant d'obtenir la meilleur sensibilité du pont
Je ne vois vraiment pas quoi faire, si quelqu'un peut m'aider j'en serais ravi !
Merci d'avance !
Anthony
Bonjour
Appelle M le nœud commun à Rx, à R et à la borne négative du générateur (point "bas" du circuit).
Puisque le voltmètre est supposé parfait (aucun courant ne le parcourt), l'ensemble {a-Rx} se comporte comme un diviseur de tension ainsi que l'ensemble {b_R}.
Tu peux donc très simplement établir les expressions des tensions UAM et UBM. Il suffit ensuite d'écrire :
UAM = UBM à l'équilibre du pont.
Je te laisse réfléchir et proposer une solution.
