Pont de diode
Bonjour,

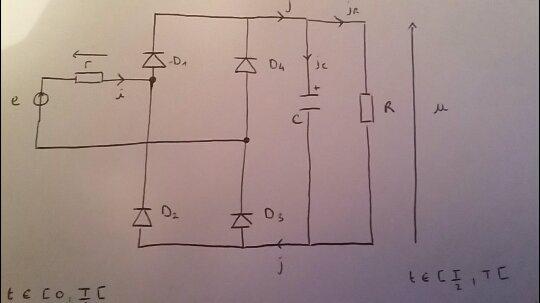

Je dois étudier le circuit attaché en pièce jointe.
La tension est une fonction du temps :
Je dois formuler une relation entre le courant et
et écrire une loi des mailles.
Hypothèse :
Les diodes ont une chute de chacune
Alternance positive
Les diodes sont passantes, alors :
Loi des mailles :
Courant :
Alternance négative
Les diodes sont passantes, alors :
Loi des mailles :
Courant :
Est-ce juste ? J'ai un doute sur la deuxième partie :/
Merci d'avance.
Salut,
Pas vraiment d'accord.
Lorsqu'on a choisi les sens des flèches représentant les courants sur le schéma ... on ne peut pas les modifier en cours d'étude.
-----
Lorsque e > u + 1,4, D1 et D3 sont passantes, D2 et D4 sont bloquées et on a i = j > 0
Lorsque e < -(u + 1,4), D2 et D4 sont passantes, D1 et D3 sont bloquées et on a i = j < 0
Lorsque -(u + 1,4) < u < (u + 1,4), D1, D2, D3 et D4 sont bloquées et on a i = j = 0
Sauf distraction.
Mal recopié ma réponse.
lire :
Pas vraiment d'accord.
Lorsqu'on a choisi les sens des flèches représentant les courants sur le schéma ... on ne peut pas les modifier en cours d'étude.
-----
Lorsque e > u + 1,4, D1 et D3 sont passantes, D2 et D4 sont bloquées et on a i = j > 0
Lorsque e < -(u + 1,4), D2 et D4 sont passantes, D1 et D3 sont bloquées et on a i = -j < 0
Lorsque -(u + 1,4) < u < (u + 1,4), D1, D2, D3 et D4 sont bloquées et on a i = j = 0
Lorsque e > u + 1,4, D1 et D3 sont passantes, D2 et D4 sont bloquées et on a : i = j > 0.
L'équation de la maille est alors :
e - r.i - 2.Uo - u = 0
Exemple numérique : Supposons (à l'instant t) que : e = 24 V et u = 20 V, on aurait alors :
24 - r.i - 1,4 - 20 = 0
r.i = 2,6
comme r > 0, on a i > 0 et on a aussi j = i (donc j > 0)
Le fait que ici i > 0 indique que le courant i indiqué par la flèche a le sens positif conventionnel du courant.
*******************

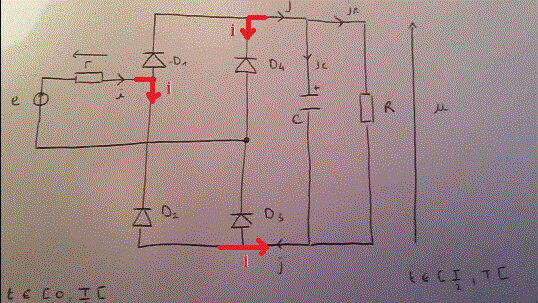

Lorsque e < -(u + 1,4), D2 et D4 sont passantes, D1 et D3 sont bloquées et on a i = -j < 0
On a alors ceci :
L'équation de la maille est alors :
e - r.i + 2.Uo + u = 0
Exemple numérique : Supposons (à l'instant t) que : e = -24 V et u = 20 V, on aurait alors :
-24 - r.i + 1,4 + 20 = 0
r.i = -2,6
comme r > 0, on a i < 0 et on a aussi j = -i (donc j > 0)
Le fait que ici i < 0 indique que le courant i indiqué par la flèche a le sens contraire du sens positif conventionnel du courant.
*****
Il faut faire très attention de ne pas confondre le sens du courant choisi sur le schéma (par une flèche) avec le sens conventionnel positif du courant (qui est le sens contraire du parcour des électrons)
