Bonjour,

Je travaille actuellement sur la paramétrisation du dimensionnement d'une pompe centrifuge. J'ai plusieurs soucis pour trouver un moyen d'exprimer la pression totale ( ou hauteur d'eau ) en fonction du débit, mathématiquement (courbe censé être une sorte de parabole décroissante)
Je connais : Le régime (N que je fais varier), le débit Q qui va se conserver pour mon exercice, la pression en entré de la pompe Pe, je connais Re (rayon extérieur de la pompe) Ri (rayon intérieur) ainsi que la largeur de sortie et d'entrée. J'ai pu trouver les différentes valeurs de vitesse grace au triangle des vitesses (Angle Beta2=28° et Beta1=88°).

J'étais sur de moi lors de mon premier essai : Fig1

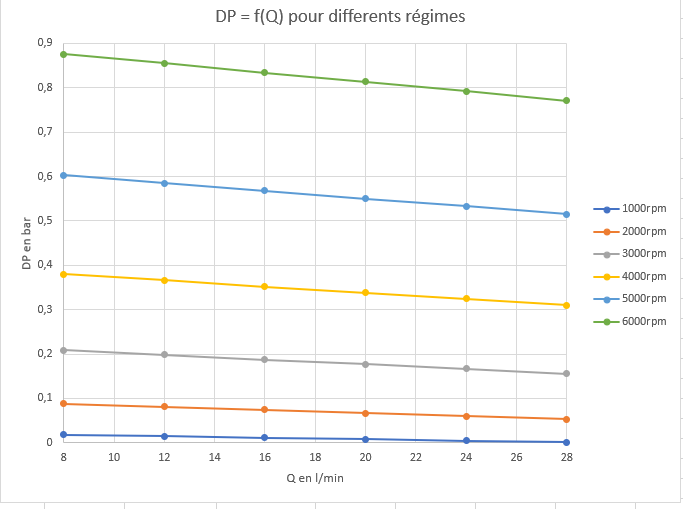

J'obtenais quelque chose du style:Fig2

Mais on me dit qu'il manque un facteur 2 quelque part... la courbe je suis au max a 0.9bar je devrais avoir 2.1 bar...

J'ai donc un peu de mal a trouver une solution et fait désormais les choses plus au hasard...
Une autre formule promettante que je voulais utiliser : DeltaP = Ps-Pe - PDCpompe, mais je ne sais pas comment obtenir la pression en sortie.
Si quelqu'un a un peu plus d'experience que moi dans ce domaine, je serais ravi d'etre réorienté dans la bonne direction.

Merci d'avance.
