polarisation transistor
Bonjour,

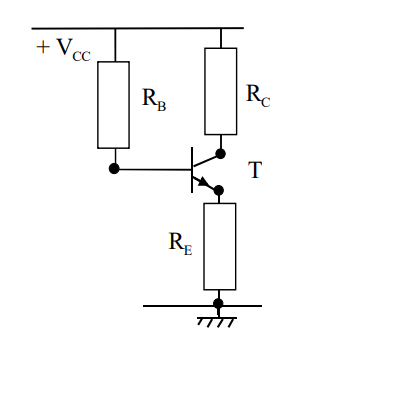

une question pour la polarisation du transistor (montage ci contre)
Le but de la polarisation est de se trouver dans la zone linéaire du transistor mais je ne vois pas pourquoi l'amplitude maximale d'un signal amplifié est de Vcc/2
(notre correction présente ce résultat comme évident)
Merci d'avance
Bonne journée
Bonjour,
Indépendamment de la polarisation du transistor et de son usage en emetteur commun ou collecteur commun, la tension de sortie restera entre le + et le - de l'alimentation.
Donc entre 0 et Vcc.
Une tension périodique aura donc, au "mieux", une amplitude de Vcc/2.
Bonjour
Imagine le point de fonctionnement au milieu de la droite de charge. Le signal variable amplifiée est susceptible de varier entre zéro et Vcc. Cela donne bien une amplitude Vcc/2 pour le signal variable.
