Physique - Tension dans un circuit
Bonjour, je suis nouveau dans ce forum, et je bloque sur un exercice de Physique, qui concerne un probleme sur la tension (je suis en quatrième), que j'arrive normalement bien à maitriser, mais sur ce coup-là, je bloque.
Voici l'énoncé du probleme :
Je n'arrive pas à faire le schéma en respectant les normes, donc je vais vous l'énoncer :

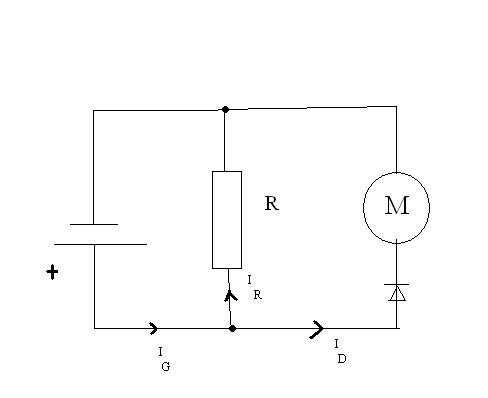

Soit un générateur, une résistance R, et une diode et un moteur branchés en dérivation sur la même branche. IG part du pole + du générateur, IR part vers la résistance R, et ID vers la diode
a. Donne une relation mathématique entre les intensités ID, IR et IG.
b. Déduis-en la valeur de l'intensité IR.
c. Précise la valeur de l'intensité IM du courant qui traverse le moteur. Justifie ta réponse.
d. Détermine la valeur de la tension UM aux bornes du moteur. Justifie ta réponse.
IG = 0,15 A
ID = 30 mA
UD = 600 mV
UR = 6,0 V
Voilà ! Merci d'avance !
La logique voudrait que :
a. IG = IR + ID
b. Selon la loi des noeuds, IR = IG - ID = 0,15 A (soit 150 mA) - 30 mA = 120 mA
Mais après c'est pour les deux questions suivantes que je bloque !!
Avec toute l'autre branche (enfin si je résume je pense que c'est ça)
|--------------------------------
__|___ | |
__________ | |
| |
résistance moteur
| |
| |
| diode
| |
---------------
(les deux branches dérivées se présentent comme ça)
Il y a la résistance sur une branche et la diode et le moteur sur l autre relie toute l'autre branche.
Le dessin s'impose de toute évidence
Bonsoir. Que devient l'intensité ID ?... Elle arrive à la diode, et de là, quelle possibilité ?...
Il n'y en a pas 36 ! Il n'y en a qu'une ...
Et pour la tension ? Qu'est-ce que UR ? et UD ? ....
beh l'intensité ID passe par le moteur donc ID = IM (c'est ça au moins ?)
Et pour la tension : On sait dans un circuit en dérivation que la tension aux bornes d'un ensemble de dipôles branché en dérivation sont égales, donc UG = UR = UM + UD
Donc UM = UR - UD
UM = 6 - 0,6
UM = 5, 4 V
Est-ce que mes raisonnements sont justes ?
BEH ... (c'est quoi ?...°...) Bien sûr; l'intensité ne peut pas s'accumuler quelque part: celle qui passe dans la diode passe forcément dans le moteur. ID = IM .
Pour la tension, c'est bien cela.
"Beh" c'était pour marquer l'hésitation !! désolé
! et pour la tension ? est ce que mon raisonnement est correct ?
Merci !!
Ouh la excuse moi jacqlouis j'ai très mal lu le message et je n'avais pas vu que tu m'avais donné le feu vert pour la tension ! décidément ! encore désolé et merci pour tout !!
Désolé de m'incruster dans cette discussion mais je n'arrive pas a creer un nouveau topic dans la matière physique...
Bref, je sèche totalement sur un exercice pouvez-vous m'aidez?
Consigne:

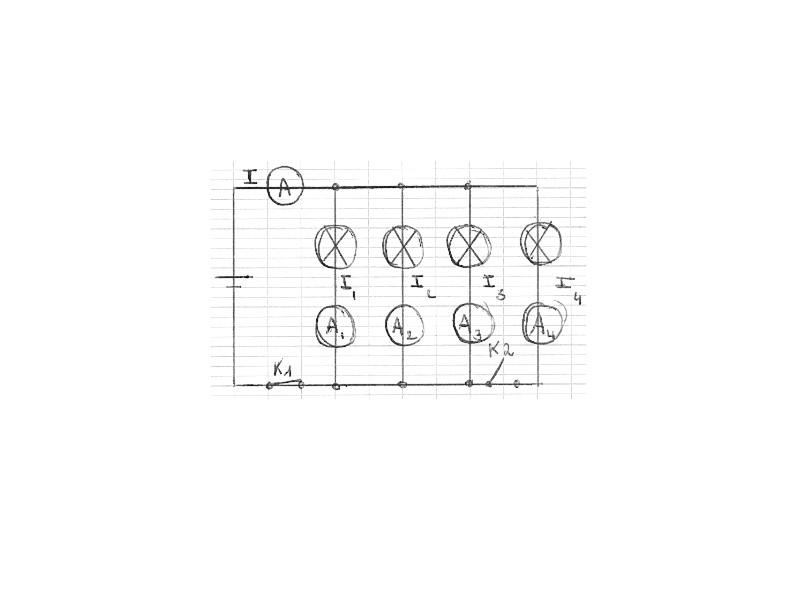

Vous ne disposez que de quelques valeurs d'intesités lues sur les ampèremètres . Justifiez en complètant le tableau.
I | I1 | I2 | I3 | I4
K1 fermé | | | |
K2 ouvert | | | |
----------------------------------------
K1 fermé | | | |
K2 fermé | | | |
Merci et bonne chance...
Bonjour. Quelles sont les valeurs dont tu disposes ?... difficile de répondre sans cela ...
Et toi, qu'est(ce tu as deja trouvé ?...
Désolé je suis trop étourdie...
I | I1 | I2 | I3 | I4
K1 fermé | | | |
K2 ouvert | | |0.28A |
----------------------------------------
K1 fermé | 022A |0.19A | |0.32A
K2 fermé | | | |
Désolé pour l'affichage:
Quand K1 fermé + K2 ouvert: I3=0.28A
Quand K1 fermé + K2 fermé: I1=0.22A; I2=0.19A; I4=0.32A
Ne me fais pas rire !... C'est trop facile...
Chez toi, quand l'interrupteur est ouvert à l'entrée de la cave, (c'est-à-dire quand on n'a pas appuyé sur le bouton), que constates-tu ?
Bravo !... S'il n'y a pas de lumière, c'est qu'il n'y a pas de courant dans ce circuit, c'est que l'intensité est nulle dans cette dérivation ...
C'est pareil pour la branche 4 de ton montage .
Donc, est ce que ton exo avance un peu ?...
mais je comprend pas pour quoi toute les intensités n'ont pas changés car l'intensité ne doit pas etre la meme si on la répartie sur 4branches au lieu de 3?
Bonne réaction de ta part ... Quand tu dis " je sèche totalement, ce n'est pas tout-à-fait vrai !
Bien sûr, l'intensité totale a changé !... Je n'avais parlé que des des intensités dans les branches de dérivation ...
daccord mais si l'intensité est répartie sur 3 branches alors elle sera + importante que quand elle l'est sur 4...
dans ce cas là les valeurs de I1,2 et 3 seront différentes si l'un des interrupteurs est ouvert.
Non, car on aura , avec l'interrupteur ouvert, I totale plus faible qu'avec l'interrupteur fermé...
Le générateur délivrera une intensité totale plus grande quand on aura 4 dérivations .
Ce n'est aps logique car c'est comme pour les fractions si je partage mon gateau en 4 mes parts seront plus petites que si je le coupe en 3!
Le générateur délivrera une intensité totale plus grande quand on aura 4 dérivations
Tu n'as pas dû lire cela ?...
Pourquoi, actuellement, on nous dit d'éteindre la lumière quand on n'en a plus besoin... Eh bien, c'est pour diminuer la consommation d'électricité, donc diminuer l'intensité qui arrive à notre compteur. Car plus on ferme d'interrupteurs, plus l'intensité fournie est importante ...
