[Physique] Simplifcation d'un circuit en Thévenin
Bonsoir
J'ai la correction d'un exercice et je ne trouve pas comme le prof, vous pouvez me dire ce qui est faux dans mon raisonnement ?

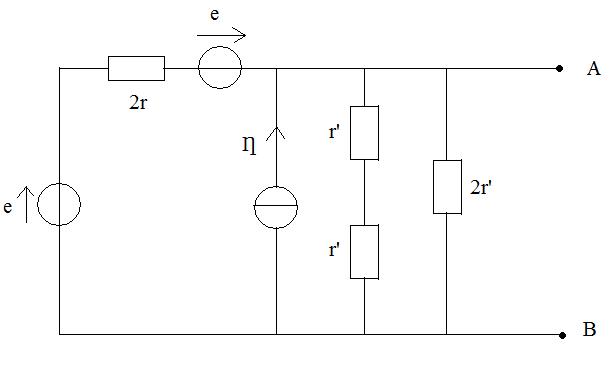

On considère le circuit suivant :
![[Physique] Simplifcation d\'un circuit en Thévenin](img/forum_img/0164/forum_164767_1.jpg)
Donner le générateur Thévenin (E,R) équivalent au circuit vu des points A et B.
Ma réponse :
J'ai commencé par associer les deux résistances r' et r' en série ce qui donne 2r'.
Puis j'associe cette nouvelle résistance avec celle en parallèle de même valeur 2r' ce qui me donne une résistance de valeur r'.
Le générateur de courant idéal est en parallèle avec cette résistance, j'en fais un thévenin de tension nr' avec la résistance r' en série.
Ensuite j'ajoute les générateurs thévenins et les résistances et j'obtiens E = 2e + nr' et R = 2r + r'
Et dans la correction le prof a E = (2r')/(2r+r') * (e+rn) et R = (2rr')/(2r+r')
Merci
Salut,
j'ai lu ton raisonnement et il me paraissait juste mais finalement faux, vu le resultat du prof. Malheureusement, je sais pas pourquoi :/
Cependant si tu fais ceci:
-les 2 premieres lignes avec les resistances sont juste
-au lieu d'associer ta source de courant avec ta resistance, j'ai sommé les 2 sources de tension ce qui me donne du 2e.
-puis tu transformes cette source de tension en source de courant avec la resistance 2r. Ce qui te donne une source de courant de e/r.
-tu additionnes les 2 sources de courant et les resistances. Tu obtiens une source de courant de e/r + n et une resistance de 2rr'/2r+r'
-puis tu repasses sous la forme d'une source de tension qui vaut (e/r + n)(2rr'/2r+r')=(2r')/(2r+r')*(e+rn)
J'vais regardé encore pourquoi ton raisonnement etait faux.
Cependant avec cette methode, on devrait avoir e-rn, d'apres la convention des signes et sens des fleches.
