infophilere : [Physique] Lunette astronomique  03-10-07 à 14:39
Bonjour

J'ai peu de chances d'obtenir une réponse mais bon je tente au cas où un physicien passerait par là

Citation :
6) La lunette étudiée précédemment donne une image renversée de l'objet visé. Pour observer des objets terrestres, on redresse cette image en insérant entre les deux lentilles minces convergents L1 et L2 une lentille mince convergente L3, de centre optique O3 et de distance focale image f'3 = 2,00 cm. L'oculaire L2 est alors déplacé pour que la lunette terrestre reste afocale.

Déterminer la position de la lentille L3 par rapport à la lentille L1 pour qu'elle donne de l'image A1B1 fournie par l'objectif L1 d'un objet à l'infini une image A2B2 réelle, renversée et trois fois plus grande que A1B1.

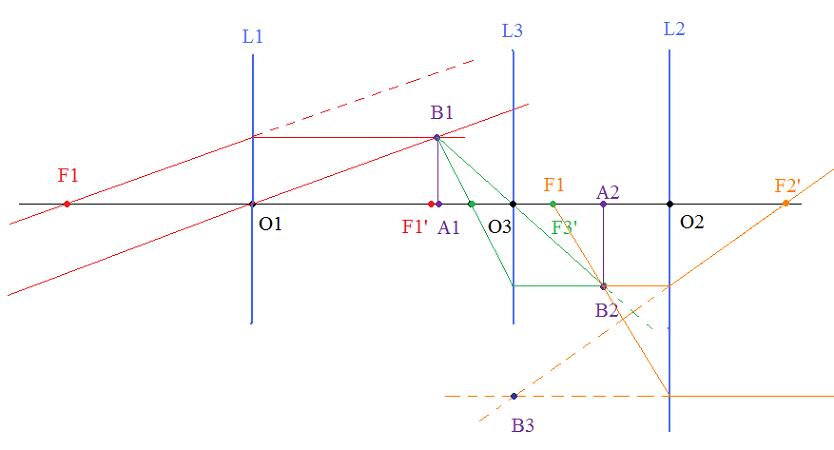

J'aimerai déjà savoir si ma construction est bonne avant de me lancer dans des calculs :

Merci
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 14:42
Ce qui me semble bizarre c'est que mes rayons ne ressortent pas parallèles après L2 bien que le foyer objet de L2 soit confondu avec le foyer image de L3...
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 14:44
Ma construction est fausse, je viens de voir pourquoi, je refais
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 14:53

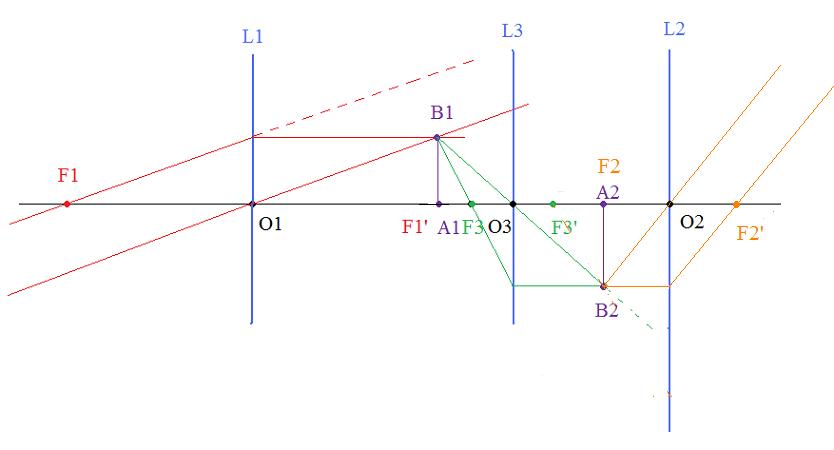

Voila qui est mieux :

Donc on cherche O1O3 tel que A2B2 = 3*A1B1.

[Mode monologue]
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 15:24
Bon voilà mon raisonnement, mais je ne suis pas convaincu du résultat

On souhaite que l'image A2B2 de A1B1 par L3 soit trois fois plus grande que l'objet A1B1.

Donc le grandissement est :  (car l'image est renversée).

Donc  (1)

De plus avec la relation de conjugaison de Descartes on a :

D'après (1) il vient :  (car f'3=2,00 cm)

En posant  on doit résoudre

On en tire  cm

Le résultat ne tombe pas juste, ça vous paraît bon ?
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 15:36
En admettant que ce soit juste, les deux dernières questions sont :

Citation :
7) En déduire la nouvelle longueur e' de la lunette

On cherche d'abord O3A2, en utilisant la relation de Descartes on trouve O3A2 = 8 cm

Donc e' = O1A1 + A1O3 + O3A2 + A2O2 = 100 + 8/3 + 8 + 5 = 113 + 8/3 = 115,7 cm.

Citation :
Calculer le nouveau grossissement G' de la lunette

tan(a) = A1B1/O1A1 = a

tan(a') = B2A2/A2O2 = 3A1B1/A2O2 = a'

G = a'/a = 3* O1A1/A2O2 = 3 * f'ob/f'oc = 3*G

Quelqu'un a le courage de vérifier ?
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 16:39
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 16:48
 Posté par
infophilere : [Physique] Lunette astronomique  03-10-07 à 18:03
The last up in case...

 Posté par
gui_toure : [Physique] Lunette astronomique  03-10-07 à 20:56
Up
 Posté par
infophilere : [Physique] Lunette astronomique  04-10-07 à 06:52
Merci guitou pour le up
 Posté par
infophilere : [Physique] Lunette astronomique  04-10-07 à 15:25
Il fait beau aujourd'hui hein

P'tit up ^^
 Posté par
infophilere : [Physique] Lunette astronomique  04-10-07 à 18:26
Bon tant pis, je trouve bizarre de tomber sur 8/3 cm, je verrai bien à la correction
