Physique, la tension dans un circuit en derivation

Posté par
Adrien54 02-04-06 à 10:59

bonjour a tous,
Voila donc il y a un exercice que je ne comprend pas :
On a réalisé le circuit ci contre,comprenant un générateur, 3 lampes,1 interrupteur.
On possède un multimetre qui peut etre utilisé en amperemetre ou en voltmetre.(comment on fait pour faire le schéma ???)
Je passe les question 1°et 2°
et la 3° c'est :La tension aux bornes du generateur est UPN= 5.93.Le voltmetre V2indique 1.64V
a)Quelles lois utilisez vous dans un tel circuit ??
b)calculer la valeur de la tension UL3 aux bornes de la borne L3

Merci d'avance

Posté par
puiseare : Physique, la tension dans un circuit en derivation 02-04-06 à 11:06

Bonjour,

circuit série ou dérivé ?

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:08

Plutot en derivation

Posté par
puiseare : Physique, la tension dans un circuit en derivation 02-04-06 à 11:12

Quelles sont les lois que tu connais et que tu peux appliquer dans un circuit en dérivation ?

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:15

La tension est la mm aux bornes d'un circuit branché en derivation

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:16

aux bornes des dipoles

Posté par
puiseare : Physique, la tension dans un circuit en derivation 02-04-06 à 11:16

Désolé mais je connais pas du tout le programme de 4è sur le sujet, mais tu n'as pas vu d'autres lois ?

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:17

si dans un circuit en serie, la tension aux bornes du generateur est égal a la somme des tensions aux bornes des autres dipoles du circuit

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:18

D'ailleur je crois que j'ai réussi a faire l'exercicie avec cette loi

Posté par
_Estelle_re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:20

Bonjour,

Désolée d'intervenir, mais comment as-tu pu te servir de cette loi si ton circuit est en dérivation ?!

Estelle

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:20

j'ai trouvé u l3 =4.29 v en soustraiant 5.93 et 1.64

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:21

j'aimerais bien vous montrez le circuit attentez je vias essayer de le faire

Posté par
Skopsre : Physique, la tension dans un circuit en derivation 02-04-06 à 11:31

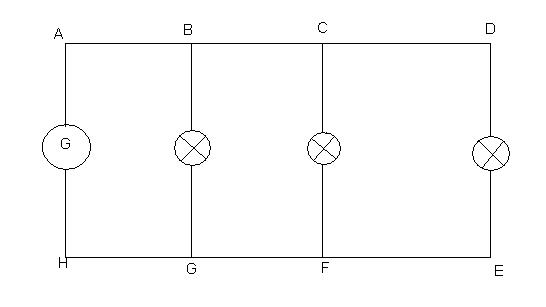

Si le circuit est bien celui ci alors

3$U_{AH}=U_{AB}+U_{BG}+U_{GH}

3$U_{AH}=U_{AC}+U_{CF}+U_{FH}

3$U_{AH}=U_{AD}+U_{DE}+U_{EH}


Skops


Physique, la tension dans un circuit en derivation

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 02-04-06 à 11:38

Non une lampe est dans la mmeme branche que le generayeur sinon c'est ca

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 06-04-06 à 20:36

en faite c'était un circuit mixte on a fait la correction

Posté par
Adrien54re : Physique, la tension dans un circuit en derivation 06-04-06 à 20:36

je savais pas que ça existait
