Bonjour
Il faut s'aider de schémas soignés puis appliquer les lois  de Descartes sur la réfraction.
La première question est une application directe du cours.
Pour la seconde, tu dois avoir étudié la formule permettant d'obtenir l'image S' d'un objet S donné par la surface libre du liquide assimilé à un dioptre plan. Tu peux ensuite considérer que S' se comporte comme un objet vis à vis du miroir plan. Ce miroir plan donne de S' une image S" qui se comporte comme objet vis à vis de la surface libre du liquide qui se comporte à nouveau en dioptre plan...
Pour bien comprendre tout cela, il faut faire un schéma soigné avec deux rayons issus de S : le rayon traversant la surface libre sous incidence normale puis un rayon incliné par rapport à la verticale.

Bonjour,
Je rencontre une grande difficulté pour faire le schéma,veuillez m'aider avec le schéma svp

Bonsoir
J'ai commencé le 1 mais j'arrive pas à clé schéma je demande de l'aide pour le schéma svp

** image supprimée **

Le règlement du forum demande de taper sa solution dans cet éditeur de texte plutôt que de photocopier son brouillon.
Sinon,pour le rayon incident vertical,il suffit d'évoquer les lois de Descartes sur la réfraction et sur la réflexion. Si l'angle d'incidence est nul, l'angle de réfraction et l'angle de réflexion sont également nuls. Finalement,le rayon incident vertical ne subit pas de déviation lors des réfractions et lors de la réflexion. Conséquence : les différentes images seront nécessairement sur la verticale passant par S.  Reste ensuite à étudier un rayon incident d'angle d'incidence non nul.

Svp aider moi avec une correction j'ai un devoir le jeudi

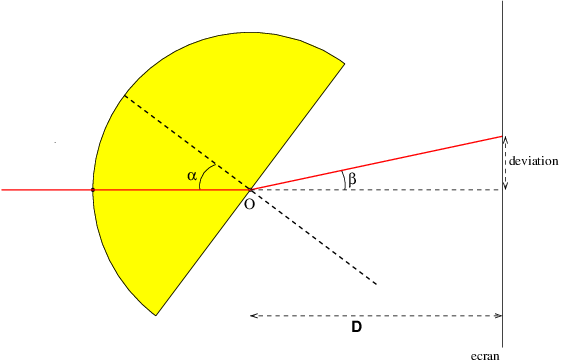

Avec mes explications précédentes et ce schéma, tu devrais pouvoir avancer...

Donc je dois placer les différents points sur ce schéma afin de continuer?

Donc je dois placer les différents points sur ce schéma afin de continuer?

L'angle est connu. Tu peux en déduire l'expression de l'angle .
La déviation s'exprime ensuite simplement en fonction de et de D.

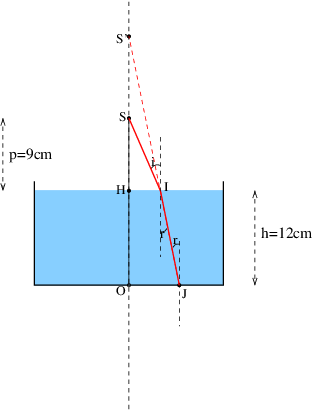

Pour la deuxième question, tu peux t'aider du schéma ci-dessous et le compléter. Cela me parait tout de même un peu difficile vu le niveau...
