Alors d'après mes lointains souvenirs...
Si on a une hauteur de 8cm (8 div) cela veut dire que l'écran est spéré par un quadrillage faisant 8*1cm de hateur, et 10*1 cm de largeur.

Ensuite au niveau des calibres  1V/div, O.5 V/div, 0,2 V/div, cela veut dire que si'lon prend 1V/div, tu verras une courbe sur toute la hauteur de l'écran si la tension est de 8V

Comme tu n'as pas indiquer de tension, je ne suis pas certain, mais il me semble difficle de répondre, aurais-tu plus d'indications ?

************

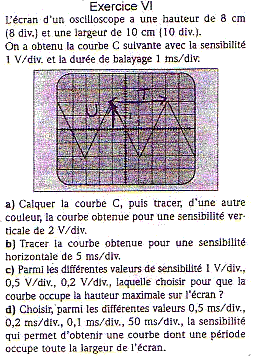

j'ai posté mon exo de physique ici pour que vous compreniez mieux ( cest le deuxieme article )

merci bcp pour tes conseils !

edit T_P



RAPPEL : Pas de scans de documents originaux : l'option d'attachement d'image n'est à utiliser que pour représenter une figure, pas du texte. Recopiez toujours les questions qui vous posent difficulté : c'est un minimum si vous souhaitez obtenir de l'aide.

ca va être considéré comme flood si je refais un appel lol

Non, quand tu repostes dans ton topic d'origine pour le refaire remonter dans la liste, ceci n'est pas considérer comme du flood...

Bien sûr il ne faut pas utiliser ce moyen avec exagération

bonne nouvelle
merci pour l'info
vous avez vu l'exo ?

a et b

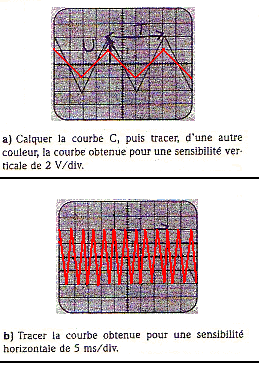

voir dessin.
-----
c)
0,5 V/div
-----
d)
T = 4ms
Si on veut mettre les 4 ms sur les 10 graduations horirontales de l'écran, il faudrait une bese de temps horizontale de 0,4 ms/div

Cette possibilité n'est pas proposée et donc on ne peut pas mettre exactement un période sur l'écran.

Pour mettre une période entière et un peu plus, choisir 0,5 ms/div
-----
Sauf distraction.

merci énormément
je suis super heureuse merci beaucoup
cependant j'ai du mal a savoir pourquoi vous avez tracer la deuxieme courbe n'ayant aucune valeur ? je sais que c'est ca mais j'ai du mal

et j'aimerai que vous m'éclairciciez sur un dernier exo svp

1) Une tension périodique change de signe tous les 1,25 X 10-9
Calculer sa fréquence
b) Cette fréquence est celle de lhorloge qui cadence un ordi actuellement
en 1991 elle était de 1991 comment a telle évolué?

je comprend vaguement mais pas tout
si qqun aurait la gentilesse de mexpliquer
je vous remercie d'avance

pardon
elle était de 12 Mhz en 1991 comment a t'elle évolué

faute de frape au dessus

c'est pas grave en fait j'ai compris!

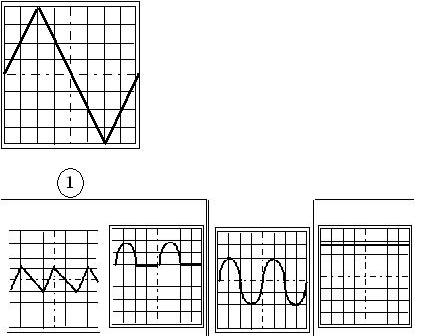

par contre pourriez vous me dire ou est la periode de ce premier graph ?

j'aimerai juste savoir si ces courbes (dans la deuxieme partie)sont continues , sinusoidales (je crois que c'est le therme!) , alternative etc ?
