Bonjour,
Je suis entrain de faire un DM de physique et je me pose une question :
dans les équation différentielle de charge et de décharge on trouve T ( constante de temps)= RC donc T décharge = T charge = RC
mais on sait que u(T décharge)=37 % de E
u(T charge)=63 % de E
donc T décharge =/= T charge
Je vois pas à quel endroit je me trompe, meme si je pense que c'est dans la premiere étape.
Merci d'avance
Bonjour,
pour la charge -partant d'une tension initiale nulle- T correspond au temps mis pour que la tension atteigne 37% de la valeur finale;
pour la décharge en revanche, en partant de la valeur atteinte en régime permanent durant la phase de charge (E), il faut attendre un temps T (à partir du début de la phase de décharge) pour que la tension chute de 37% (ie la valeur atteint 63% de la tension présente avant le commencement de la phase de décharge)
je ne sais pas si je me fais bien comprendre ...
Je comprends mais ce que je comprends pas, c'est que dans les deux cas T=RC alors que graphiquement et par le calcul, les valeurs T charge et décharge sont différentes.

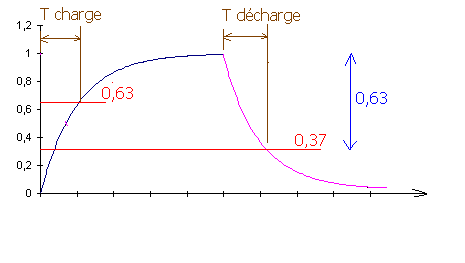

Sur le dessin, une charge suivie d'une décharge.
A la charge, le signal passe de 0 à 0,63 de sa valeur max en 1 constante de temps.
La variation du signal sur 1 constante de temps est donc de 0,63 fois la valeur max du signal.
A la décharge, le signal passe de 1 à 0,37 de sa valeur max en 1 constante de temps.
La variation du signal sur 1 constante de temps est donc aussi ici de 1 - 0,37 = 0,63 fois la valeur max du signal.
-----
OK ?

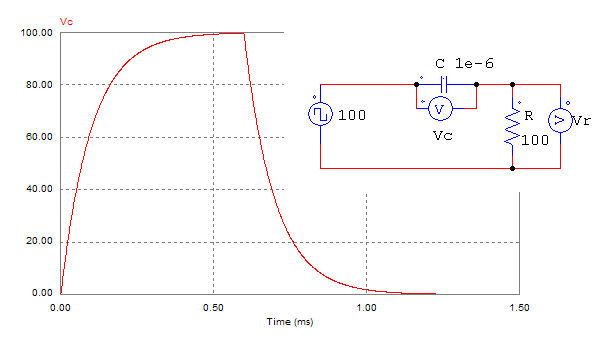

Ci-jointes une charge et une décharge avec en entrée un signal créneau de +100V pour la charge et de 0V pour la décharge, R=100ohms et C=1µF.
En espérant que cela t'aide à comprendre,
Matthieu.
Merci à vous.
En faite, sur le graphique de mon devoir, qui est exactement le meme que le votre, T (charge) et T (décharge) sont différent. C'est ça que je n'arrive pas à comprendre.
Dans la première partie on me fait calculer T charge avec RC je trouve T1=5*10^-2 s
puis après :
K en position 2 Décharge :
a) Montrer que l'équa diff verifiée par u est de la forme T'1*du/dt+u=A'
En déduire les valeurs respectives de T'1 et A'
Comparer T'1 et T1
b) lire sur les graphe la valeur de T'1 et comparer cette valeur à celle obtenue en a)

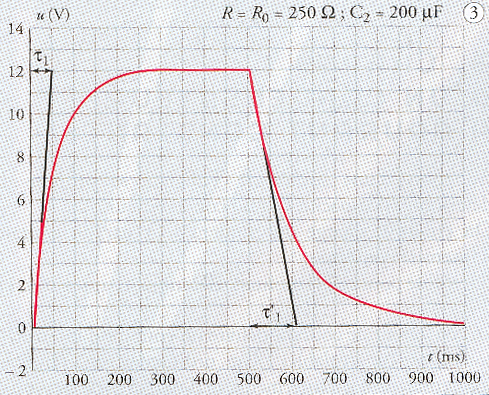

Le graphe:
Bonjour,
à première vue, to1#50ms et to'1#100ms=2.to1 donc à mon avis tu charges ton condensateur C à travers R avant de le décharger dans 2R ...
Fais voir ton circuit stp afin de confirmer ou d'infirmer mes dires,
Matthieu.

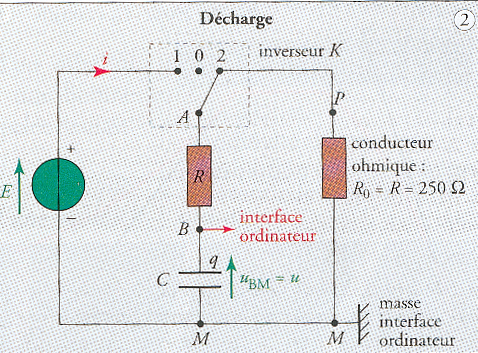

Je viens de me rendre compte de mon erreur, vous avez raison la décharge se fait effectivement dans 2R. Je vous donne tout de meme le circuit pour confirmer.
Merci de m'avoir consacrer un peu de votre temps
Mon intuition était la bonne : durant la charge (position 1), on dispose de R en série avec C mais durant la décharge (position 2), on a bien 2R en série avec C, donc les deux constantes de temps diffèrent.
Bonne année et à une prochaine fois sur l'île,
Matthieu
PS: on peut se tutoyer ...
