Physique . 2nde . Court circuit.
Bonsoir,
J'ai un DM à faire en MPI, mais le problème c'est que je n'y arrive pas du tout. Est-ce que quelqu'un peut m'aider ?
Voici l'énoncé :
En branchant en série, sur un accumulateur délivrant une tension constante U = 12Volts , de résistance négligable, deux ampoules A1 ( 6.0Volts ; 7.0 W ) et A2 ( 6.0Volts ; 15 W ), on rique d'en griller une : laquelle ? Pourquoi? On dispose de rresistors et de ésistance diverses.
omment faut-il placer un résistor dans le circuit et quelle doit être la valeur de sa résistance pour que les deux ampoules fonctionnent correctement ?
Pour réaliser des montages, un futur électronicien s'est procuré deux résistor dont les valeurs des résistances et des puissances maximales admissibles sont :
R1 = 10
P1 = 1.0 W et R2 = 5 P2 = 1.0 W
Peut-il les relier sans risque de déstruction :
a) Chacun séparément sur une pile délivrant une tension supposé constante u = 4.5 Volts
b) en série sur cette même pile ?
c) en dérivation sur cette même pile ?
Justifiez vos réponses.
Déjà il y a un gros problème c'est que je n'ai pas compris la différances entre une résistance et un résistor ...
Exercice 1.
L'ampoule 1 a une résistance plus élévée que celle de l'ampoule 2
L'ampoule 1 aura donc à ses bornes une tension supérieure à U/2, soit à 6 Volts.
C'est l'ampoule 1 qui est en danger
-----
Le courant normal dans A1 est : I = 7/6 = 1,17 A
Le courant normal dans A2 est : I = 15/6 = 2,5 A

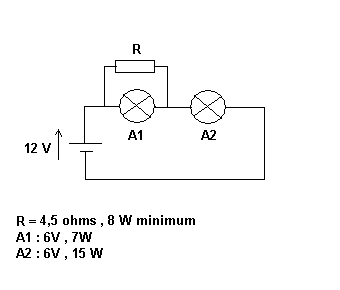

Il faudra donc placer une résistance en dérivation sur A1, cette résiatance devra passer un courant de 2,5 - 1,17 = 1,33 A sous une tension de 6 V.
Cette résistance fera donc: 6/1,33 = 4,5 ohms, sa puissance sera >= 6 * 1,33 = 8 W
-----
Sauf distraction.
Exercice 2.
a)
4,5 volts aux bornes d'une résistance de 10 ohms --> P = 4,5²/10 = 2 W
--> on ne peut pas relier directement la résistance R1 à la pile.
4,5 volts aux bornes d'une résistance de 5 ohms --> P = 4,5²/5 = 4 W
--> on ne peut pas relier directement la résistance R2 à la pile.
-----
b)
4,5 volts aux bornes d'une résistance de 15 ohms --> I = 4,5/15 = 0,3 A
0,3 A dans 10 ohms : P = 10*0,3² = 0,9 W
0,3 A dans 5 ohms : P = 5*0,3² = 0,45 W
--> On peut mettre les 2 résistances R1 et R2 en série sur la pile
-----
c)
On ne peut pas, si on le faisait, les résistances dissiperaient les mêmes puissances que calculées au point 1.
-----
Sauf distraction.
Question pas claire.
Pour une résistance :
P = RI² = U²/R
Avec P (en W) la puissance dissipée dans une résistance R (en ohms) traversée par un courant I (en ampère) et avec une différence de potentiel U (en volts) à ses bornes.
désolé de cette intrusion mais pourrais-je avoir un peut d'aide moi aussi?? (et encore désolé de cette intrusion)
