[Phy] Theoremes du linéaire
Hello all
J'ai un dm a rendre pour demain et j'aurais besoin d'un petit peu d'aide^^

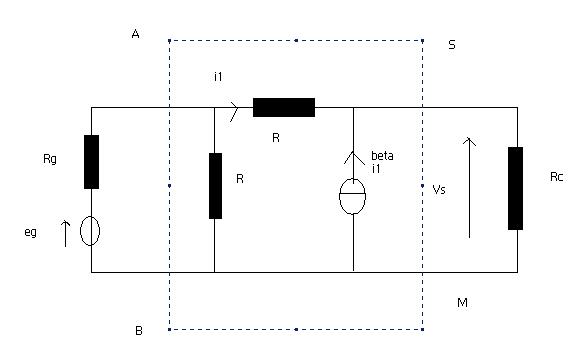

Considérons le circuit ci-dessous comprenant une source de courant controlée de c.e.m. commandée par le courant d'intensité
.
1° Vu du générateur autonome (eg, Rg), le dipole AB (comprenant le quadripole limité par les pointillés et la charge de la résistance Rc) est équivalent a un conducteur ohmique de resistance Re.
Determiner Re puis représenter le circuit équivalent d'entrée (generateur (eg,Rg) fermé sur Re) et en déduire Ie délivrée par le générateur.

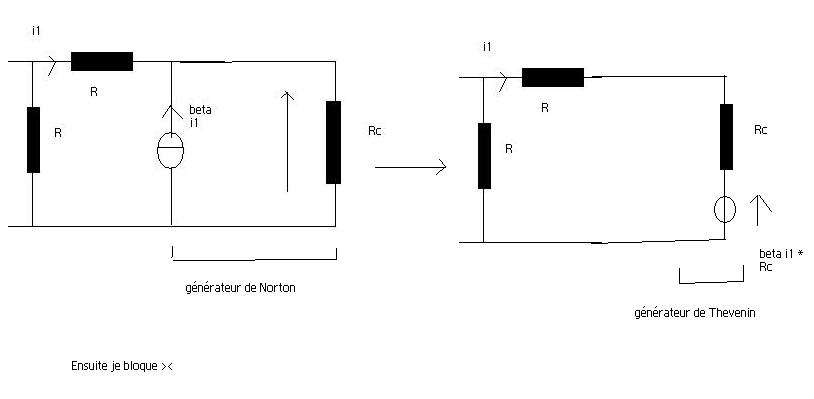

Je met ce que j'ai trouvé apres^^ En attendant vous pouvez essayer de reflechir
![[Phy] Theoremes du linéaire](img/forum_img/0187/forum_187503_1.JPG)
![[Phy] Theoremes du linéaire](img/forum_img/0187/forum_187503_2.JPG)
bonsoir

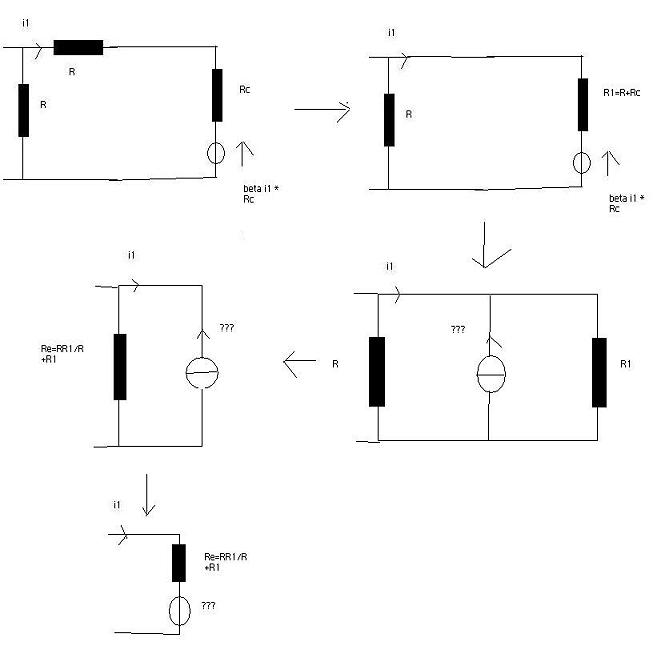

je crois qu ensuite il faut additionner les deux resistances en serie , retransformer en norton , additionner les resistances en paralleles et refaire un thevenin ,
je sais pas si ca t aide......
![[Phy] Theoremes du linéaire](img/forum_img/0187/forum_187503_3.JPG)
Enfin bon je sais pas si c'est comme ca que l'on doit procéder finalement >< Dans la question il est bien dit que le dipole AB est bien equivalent a une resistance Re et non a un dipole actif (en fait il y a une deuxieme question apres où il faut determiner le generateur de Thevenin equivalent du dipole SM)
Si quelqu'un voit qu'il n'hesite pas^^
