Bonjour,

Le petit trait horizontal en bas signifie masse, origine des potentiels, V=0.
Sur des schémas un peu plus explicites, on peut trouver un petit trait horizontal mais épais, un trait et des hachures en dessous, un triangle (il y a des différences concrètes subtiles).

Bonjour gts2,

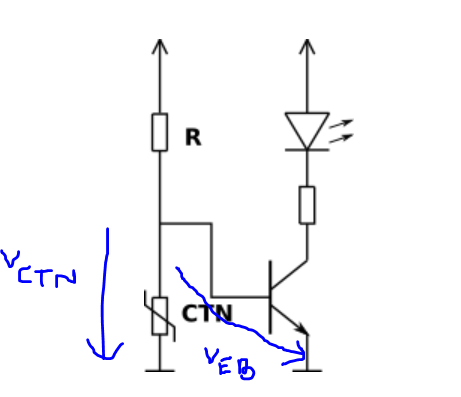

oui c'est pour çà que j'ai l'impression que ces deux tensions sont égales. Puisque la pointe de la flêche est à la masse et l'autre bout de la flêche, au même point. Elles ne sont pas égales  ?

Oui, bien sûr, ces deux tensions sont égales : on part du même point pour arriver  au potentiel nul.

D'accord merci beaucoup , et le fait qu'il y ai deux flèches cela veut dire qu'il y a deux alimentations ou une seule représentée deux fois ?

Il peut y avoir plusieurs alimentations, mais s'il n'y a rien de précisé, on peut penser, et c'est plus que probable avec un circuit à transistor, qu'il n'y a qu'une alimentation.

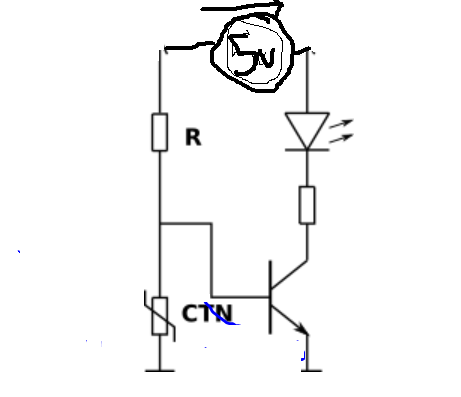

Merci à vous ! dans ce cas est ce que je peux représenter l'alimentation comme cela ? sinon je ne sais pas comment écrire la loi des mailles

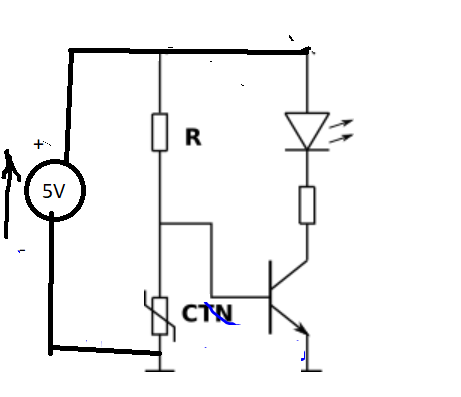

Ou comme cela peut être ?

Je préfère le deuxième, sur le premier on voit pas clairement les deux bornes de l'alimentation.

En fait c'est vrai que ce n'est pas très bien dessiné.
Sur le premier la borne + de l'alimentation est au niveau de la diode et la borne - de l'alimentation au niveau de R. Alors que sur le second la résistance et la diode sont toutes les deux à la borne + de l'alimentation.
Donc lequel représente bien le schéma du début (avec ses deux flêches) ?

Dans ce cas, le premier schéma est faux : vous aviez bien dit que les flèches représentaient l'alimentation, donc le générateur est entre masse et la flèche.

Dans le premier schéma, le trait qui est en haut (horizontal puis coude) correspond à quoi ?

En fait cela représentait la flèche de la tension. ..

OK pour la flèche même si le schéma n'est pas le bon.

Entendu, donc c'est le second schéma qui fonctionne.. merci beaucoup ! (ce sont des choses comme çà qui me bloquent)

Oui,  il y a un certain nombre de sous-entendu dans les schémas électroniques à expliciter.
