Petit problème d'électricité
Posté par
Volgare  19-09-20 à 16:50
Bonjour, j'ai à problème à priori simple d'électricité mais je suis noyé sous les formules et théorèmes et je ne sais le quel utilisé pour résoudre cet exercice.

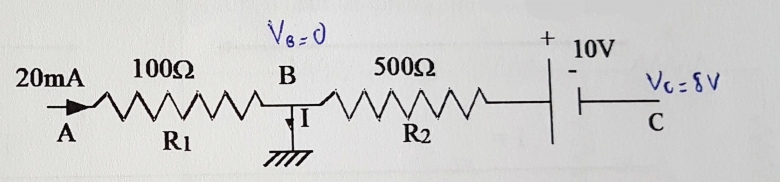

Calculer le potentiel Va du point A

Calculer l'intensité I

Donnée : Vc = 8V

Je sais que le potentiel à un nœud relié à la Terre est nul, donc Vb = 0V

 Posté par
vanoisere : Petit problème d'électricité  19-09-20 à 17:01
Bonjour

Tu as raison, il te reste à appliquer la loi d'Ohm à la résistance de gauche.
 Posté par
Volgarere : Petit problème d'électricité  19-09-20 à 17:33
D'accord donc

UAB = I*R1 =-(0.02*100) = 2V

Donc Va = 2V ?
 Posté par
vanoisere : Petit problème d'électricité  19-09-20 à 17:47
VA = 2V : c'est bien cela mais que vient faire un signe "-" à ta première ligne ? Faute de frappe ?
 Posté par
Volgarere : Petit problème d'électricité  19-09-20 à 18:51
Oui au temps pour moi le sens du courant U et l'intensité I sont de sens contraire donc pas de moins. Merci
 Posté par
vanoisere : Petit problème d'électricité  19-09-20 à 19:30
Attention : la flèche précisant le sens positif de circulation du courant et la flèche symbolisant la tension UAB, sont de sens opposés, le dipôle est donc orienté en convention récepteur et la loi d'Ohm fait intervenir un signe +...
 Posté par
gbm re : Petit problème d'électricité  20-09-20 à 11:23
Bonjour à vous deux,

@Volgare : ton profil ne semble plus à jour, pourrais-tu changer ton niveau de scolarité actuel ?

extrait de  la FAQ du forum :Q12 - Dois-je forcément indiquer mon niveau lorsque je poste un nouveau topic ?
Oui, indiquer son niveau  (dans son profil) et celui du problème est obligatoire lorsqu'on pose une question.

Un correcteur pourra ainsi facilement juger s'il est en mesure de vous aider ou non. En l'absence de cette précision, aussi bien sur votre profil que sur le forum dans lequel le sujet est publié, il risque moins de vous indiquer une méthode que vous n'avez pas encore vue en classe, etc.

De même, si vous êtes élèves dans un pays francophone, vous pouvez consulter les  équivalences des systèmes de niveaux scolaires afin de choisir le niveau de la classe française correspondant à votre classe. Cela permet au correcteur d'intégrer le fait que votre niveau scolaire ne correspond pas forcément à celui stipulé dans les programmes français en vigueur.

 Posté par
Volgarere : Petit problème d'électricité  20-09-20 à 11:32
Oui au temps pour moi j'ai oublié de le mettre à jour, normalement maintenant c'est bon. Merci du rappelle.
 Posté par
Volgarere : Petit problème d'électricité  20-09-20 à 14:48
Sinon pour l'intensité I, c'est 20mA ?
 Posté par
vanoisere : Petit problème d'électricité  20-09-20 à 15:48
A priori non. A l'intensité du courant traversant R1, il faut ajouter celle traversant R2. Il faut donc commencer par calculer I2, l'intensité du courant traversant R2 puis appliquer la loi des nœuds. Tu as intérêt à choisir comme sens positif le sens  de C vers B.
 Posté par
Volgarere : Petit problème d'électricité  21-09-20 à 16:29
D'accord donc je sais que

UCB = VC - VB

=VC = 8 V

Donc

VC = I2*R2+10

8 = I2*500 + 10

-2 = I2*500

 I2 = -2/500

I2 = -4 mA

Donc I = I1 + I2

donc I = 20 + (-4)

donc I = 16 mA

C'est ça ?
 Posté par
Volgarere : Petit problème d'électricité  21-09-20 à 16:30
I2 = -4mA *
 Posté par
vanoisere : Petit problème d'électricité  21-09-20 à 18:50

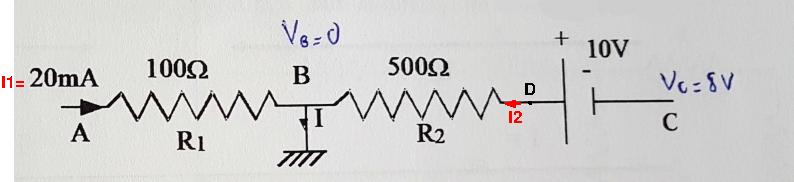

Les notations sont précisées sur le schéma ci-dessous.

VC-VB=(VC-VD)+(VD-VB)

8=-10+R2.I2

Je te laisse finir...

 Posté par
Volgarere : Petit problème d'électricité  24-09-20 à 17:38
D'accord merci

donc

8 = - 10 + 500*I2

18 = 500*I2

I2 =18/500

I2 = 36 mA

Donc I = I1 + I2

I = 36 +20

I = 56 mA

Voilà je crois que c'est bon

Merci pour votre aide
  Posté par
vanoisere : Petit problème d'électricité  24-09-20 à 23:13
C'est bien cela !
