Optique, lunette asrto et caractéristiques de l'image finale

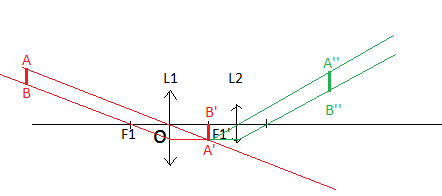

Bonjour, si on considère mon schéma comme étant les rayons lumineux issu d'une source AB, passants par une lunette astronomique, dont l'image intermédiaire est A'B' et arrivant dans l'œil de l'observateur en A''B''.
je voulais savoir si mes affirmations étaient bien exactes:
-l'image A'B' est réelle est renversée
-l'image A''B'' est réelle, droite et se projette à l'infinie.
Merci
Bonjour,
Il y a plusieurs manières de régler une lunette astronomique (afocale, projetant l'image, etc.)
Il est dangereux de répondre à ta question sans énoncé précis ou sans schéma.
Pour une lunette astronomique réglée de manière à être afocale :
. AB : objet réel "à l'infini"
. A'B' : image réelle formée par l'objectif, renversée ; elle est reprise comme objet réel par l'oculaire
. A"B" : image virtuelle, renversée par rapport à AB mais droite par rapport à A'B', "à l'infini"
C'est cette image virtuelle que regarde l'œil. Il en fait une image réelle sur sa rétine.

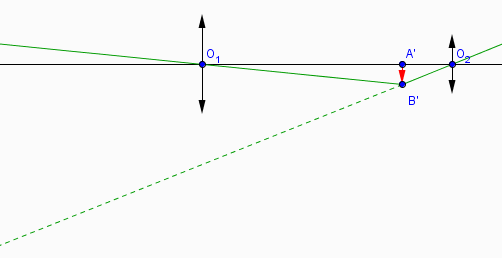

Voici ma manière de voir les choses :
A est "à l'infini" sur l'axe optique
B est "à l'infini" au-dessus de l'axe optique
Le rayon vert vient de B à l'infini et forme l'image B' dans le plan focal image de l'objectif
L'oculaire reprend l'image A'B' comme objet et en donne une image à l'infini si son foyer objet est en A'
A'' est donc "à l'infini" sur l'axe optique (à gauche)
B'' est également "à l'infini" à l'extrémité du rayon vert pointillé qui prolonge le rayon vert passant par le centre optique de l'oculaire.
Bien sûr l'image est renversée.
Si tu achètes une carte de la Lune pour astronome tu ne reconnaîtras pas la Lune dont tu as l'habitude, ou que tu peux admirer dans une paire de jumelles : la carte est prévue pour l'usage avec une lunette astronomique et est donc renversée elle aussi.
__________
Je t'en prie et à une prochaine fois !
