Bonjour,
voici mon exercice :
Un système optique est constitué par deux lentilles convergentes minces L1 et L2, de me^me axe, de distances focales respectives 2cm et 5cm. La distance O1O2 entre les lentilles est égale a 10 cm.

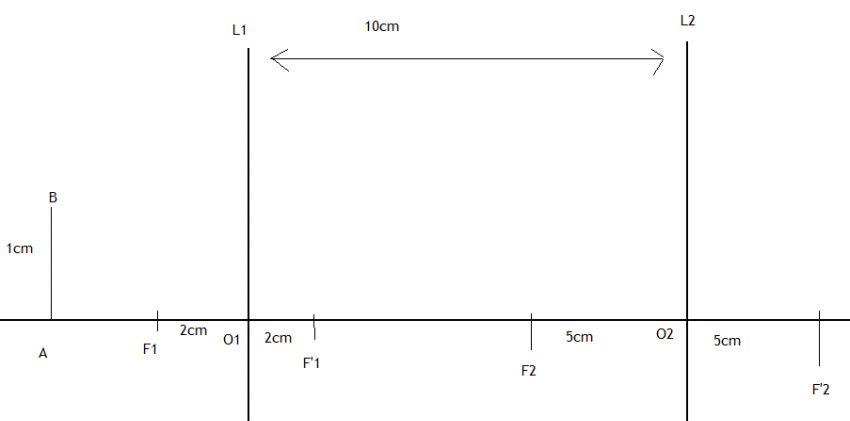

A. Faire un schéma
B. On dispose un objet AB de hauteur 1cm a 3cm de L1 (dans l'espace objet reel).
Determinez les caracteristiques de l'image A1B1 donnée par L1.
Je trouve O1A1 = 6cm
Et A1B1 = -2 cm
Que peut-on dire de A1B1 par rapport à L2 ?
Je pense que c'est un objet virtuel puisqu'il est situé après F2
C. Chercher l'image A'B' de A1B1 donné par L2.
Et c'est la que j'ai un problème !

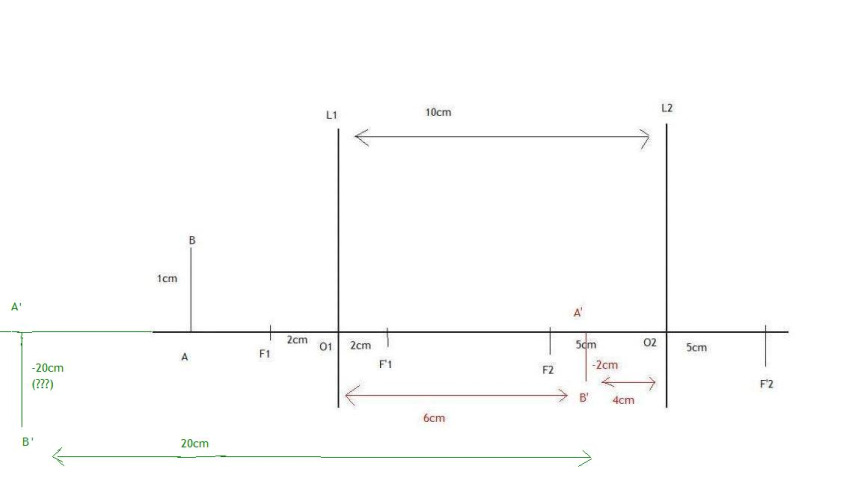

Je trouve O2A' = -20cm
Est ce possible ?!
Merci d'avance !
Claire.
Bonsoir,
Pour que l'objet A1B1 soit virtuel, il faut que la lentille L2 l'empêche de se former. Autrement dit, il faudrait que l'image A1B1 de l'objet AB soit située derrière la lentille L2.
Par contre, si O1A1 vaut 6 cm, l'image A1B1 est située après F2. Dans ce cas, A1B1 est un objet réel pour L2 mais l'image A'B' est virtuelle et située du même côté que l'objet par rapport à L2.
Donc O2A' = -20cm est un résultat normal.
Ceci dit, il faut que je refasse tous les calculs pour voir s'il n'y a pas d'erreur.
Les résultats sont exacts.
L'image A'B' se trouve donc à -20 cm et est virtuelle.
Le grossissement dû à L2 est 5 et l'image est droite (et virtuelle).
"l'image est droite" ==> par rapport à A1B1
Donc, par rapport à l'objet AB, elle est inversée bien sûr...

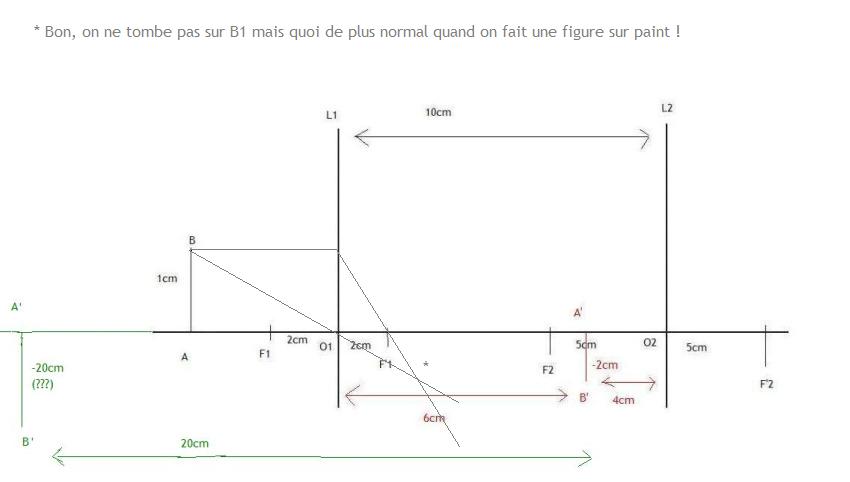

Je dirais me^me que A'B' se trouve avant L1. Quels sont les traits de construction permettant de le creer, je n'y parviens pas..!
L'échelle a été multipliée par 2 dans le sens vertical parce que je craignais que ce soit trop petit. Mais c'est à peine utile... AB serait quand même petit...
Ah ouais..! Donc A'B' est image virtuelle, plus grande et droite par rapport a A1B1.
Mais que peut on dire de A'B' par rapport a AB ?
Et aussi, pour ce doublet de lentilles, comment dterminer les positions du foyer objet et du foyer image ?
J'en ai oublié une partie...
Pour le foyer image, ce n'est peut-être pas très clair...
Un faisceau parallèle arrive sur L1 donc converge en F1. L'image de F1 par L2 est le foyer image.
Je travaille la question des foyers et je vous dit si j'ai rencontrer un problème dans la comprehension ! Merci infiniment !!
Si j'ai bien compris :
Pour trouver la position du foyer objet on considère que si un faisceau parallèle à l'axe optique emerge de L2 c'est que l'objet est situé en F2. F2 etant lui même l'image d'un objet situé devant L1. On cherche donc la position de l'objet situé devant L1.
En revanche, comment avez vous fait pour trouvez la relation de conjuguaison ? Je n'y parviens pas.
La relation de conjugaison générale s'écrit :
O : centre optique de la lentille
A': position de l'image
A : position de l'objet
f': distance focale
Donc ici :
O ==> O1
A' ==> F2
A ==> F (foyer objet que l'on cherche)
f' ==> O1F'1 = f'1
Est ce que la relation de conjuguaison pour trouver la position du foyer image est :
1/O2F - 1/O2F2 = 1/f ??
Avec f = F2O2
Pas tout à fait...
F' : foyer image de l'ensemble
Le faisceau parallèle sur L1 converge en F1 (pas en F2). Donc l'objet pour L2 est en F1.

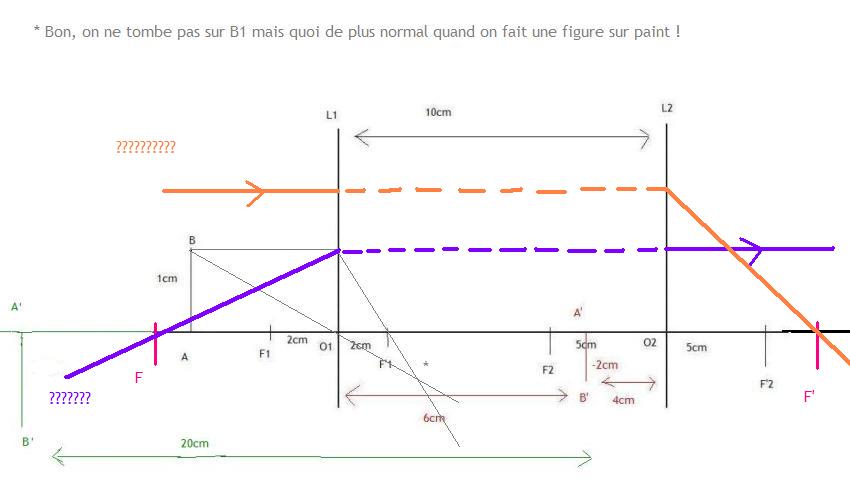

Qu'obtient t-on si l'on trace la marche d'un rayon incident parallèle a l'axe optique ?
Et si l'on trace la marche d'un rayon emergent parralèle a l'axe optique ?
Je ne trouve pas la même chose
sans tenir compte des chiffres significatifs
Compare ton calcul avec le mien
Le schéma n'est pas correct pour ce qui se passe entre les lentilles.
Nouvel exo pas fini https://www.ilephysique.net/sujet-faisceau-lumineux-optique-241036.html si tu peux passer Marc..
O2F1 = -12 cm, oui mais il y a une erreur dans la formule, c'est O2F'1. J'ai été distrait par quelqu'un quand j'écrivais...
Le rayon parallèle à l'axe optique entre dans L1 et passe par F'1 et F'1 a pour image F' par L2.
