Bonjour,

L'idée de base pour traiter des  "rayons (qui) ne sont pas remarquables" est d'utiliser un rayon auxiliaire parallèle au rayon non remarquable, rayon qui lui sera remarquable.

*** message déplacé ***

Bonjour,

Ce que je fais lorsqu'on ne connaît qu'un rayon "non remarquable".

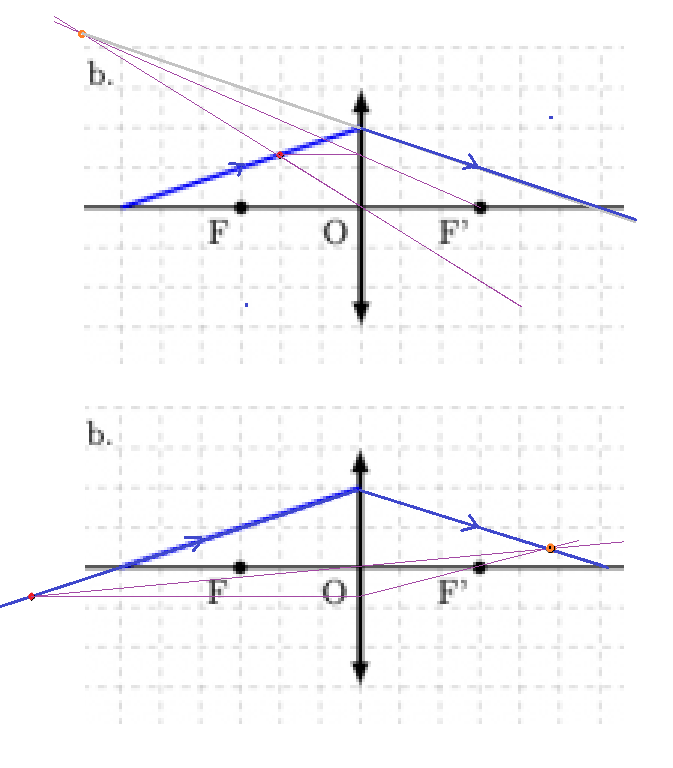

Je choisis un point quelconque sur ce rayon (en rouge sur le dessin)

J'en cherche l'image (ou la source) de manière classique ... on trouve alors le point en orange sur mon dessin.

Le rayon manquant (ou son prolongement) passe par ce point orange
et par le point où le rayon connu au départ arrive sur la lentille...
Donc on peut tracer le rayon cherché.

Sur le dessin, un des cas résolu en choisissant le point sur le rayon connu à 2 endroits différents ... on trouve (heureusement) la même solution pour le tracé du rayon manquant.
