Bonjour, j'ai un exercice que je ne comprends pas.
Question:
Calculer la valeur de la résistance de ce dipôle. Justifier.
Merci.

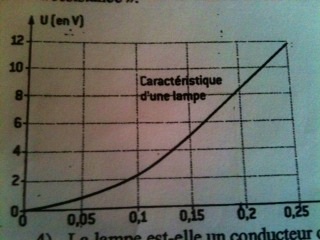

Tracer la courbe demandée.
U en ordonnée, I en abscisse. Comme on U = R*I, alors le coefficient directeur de cette courbe est R.
Merci pour ton renseignement. La valeur est égale à 0,75.
Je n'ai pas pu répondre plus tôt , nous avions un problème sur la livebox.
Merci pour ton information. L'unitė est des ohms. Par contre, je ne comprends pas trop comment fais tu pour trouver un coefficient directeur de 12. Merci d'avance
Bah j'ai tracé la courbe avec U en ordonnée, I en abscisse et j'ai calculé le coefficient directeur. T'as fait comment toi ?
Pour diminuer les erreurs il faut passer par la pente de la droite (U = f(I)) passant "au plus près" des points du tableau (U = f(I)). (du moins c'est la technique accessible en secondaire).
Mais on peut quand même vérifier facilement si on ne s'est pas planté par calcul.
U = 1V et I = 83.10^-3 A ---> R = U/I = 1/(83.10^-3) = 12 ohms (arrondi)
et en un autre point : U = 4V et I = 333.10^-3 A ---> R = U/I = 4/(333.10^-3) = 12 ohms (arrondi)
Si on trouve une valeur éloignée de 12 ohms en utilisant la pente du graphique ... et bien c'est qu'on s'est planté.
