Obtention d'un objet virtuel, puis d'une iage réelle.
Bonjour,
Au cours d'une expérience, j'aimerais obtenir un objet virtuel puis une image réelle de cet objet par une lentille convergente.
Au 3.2 de cette page(

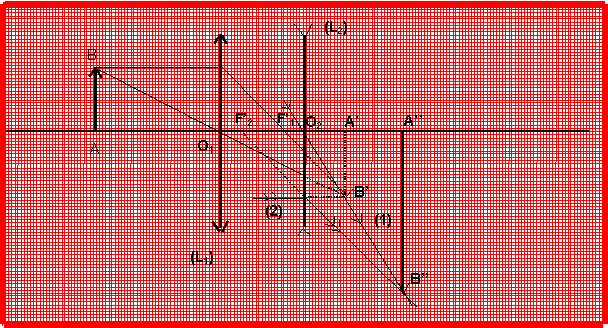

), je trouve un élément de réponse. Il me faut donc obtenir une image réelle A'B' d'un objet réel AB par L1; celle-ci devient objet virtuel A'B', selon le schéma suivant ci-joint.
Ensuite, l'objet virtuel est transformé en image réelle A"B" par L2, divergente.
Mes questions :
1 ) Comment se fait-il que la lentille divergente L2 n'influe pas la formation de A'B' sur le schéma ? Les rayons émergents de L1 restent rectilignes ?
2 ) Désirant comme je le précise obtenir une image réelle d'un objet virtuel par une lentille convergente, quelle modification dois-je apporter à ce schéma ?
Merci d'avance pour votre aide, et pour avoir eu la patience de me lire.
Bonne journée.
Bonjour,
Une lentille convergente peut former soit une image virtuelle, soit une image réelle.
Dans quels cas ?
Ce que tu désires est-il donc possible ?
Merci pour la réponse.
L'image est virtuelle si l'objet est entre le CO et le foyer objet ; réelle sinon.
Mais il doit bien exister un système optique qui fasse d'une image réelle un objet virtuel dont j'obtiens une image réelle, n'est-ce pas ? Il s'agit bien du système ci-dessus ? Mais coment se fai-til qe les rayons passant par L2 issus de L1 ne soient pas déviés ?
Ceux qui ne sont pas déviés (et qui auraient pu être dessinés en pointillé par exemple) sont ceux qui formaient l'image réelle et qui forment l'objet virtuel après introduction de la lentille L2
Quant aux rayons réels qui forment l'image réelle ils sont bien déviés par L2

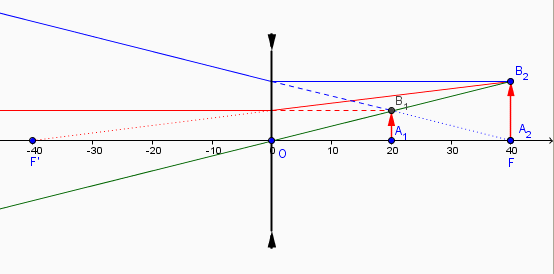

J'ai préparé ce schéma pour un autre topic ; mais celui qui l'a posté ne répond plus...
Si tu repasses par ici, tu pourras au moins en profiter...
En l'absence de la lentille divergente de centre optique O, de foyer objet F et de foyer image F ', une image réelle se formerait en A1B1
Après l'interposition de la lentille divergente, A1B1 devient objet virtuel pour cette lentille.
Je sélectionne trois des rayons qui auraient formé l'image A1B1
Le rayon rouge, parallèle à l'axe optique, est dévié après la lentille en prenant une direction comme s'il passait par le foyer image F '
Le rayon vert, passant par le centre optique O n'est pas dévié
Le rayon bleu, dont la direction l'aurait fait passer par le foyer objet F est dévié et ressort de la lentille parallèlement à l'axe optique.
