notation complexe circuit RLC

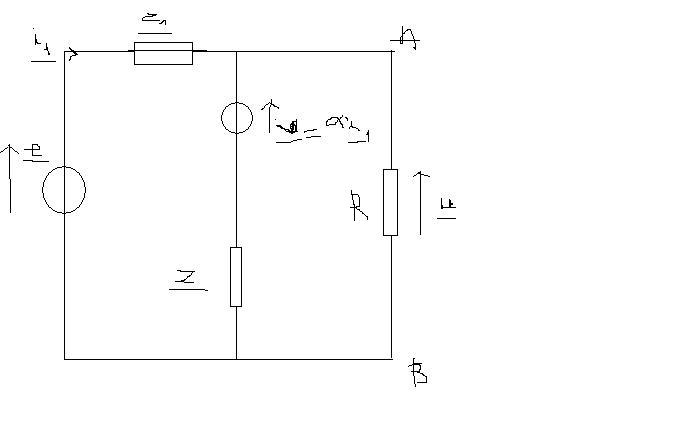

je ne me suis pas encore habitué avec cette nouvelle notation et j'aimerais bien qu'on me donne la solution complete de cet exercice
a titre de simplification on n'ecrit pas le bare qui signifie qu'il s'agit d'une notation complex mais tout les grandeur dans l'exercice sont des complex exept
1- determiner les elements de thevenin et
du generateur de thevenin equivalent a la partie du reseau vue par le resistor R.
2- determiner=f(
),
puis
=g(e,
,Z,)
3-pour quel valeur de Z on a =e
qu'en est il pour ?
quelle est la nature du generateur considéré? a quoi egale
...
Ce que Marc35 a écrit est qu'il ne savait pas lire les gribouillis sur ton schéma (et moi non plus).
Pour le générateur de la branche centrale, s'agit-il de :
ou bien de quoi d'autre ?
Je ne mets des barres nulle part.
i1 = e/Z1
i2 = v/Z (branche centrale (i2 vers le haut comme sens positif)
Le courant dans un court-circuit sur R serait donc I = e/Z1 + V/Z = (Z1.V + Z)/(Z.Z1)

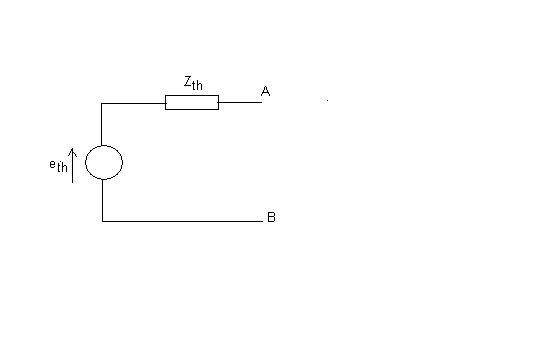

La tension entre A et B si R était enlevée (circuit ouvert) est : e_th = (Z1.V + Z.e)/(Z+Z1)
Zth = e_th/I = Z.Z1/(Z+Z1)
---------
U(R) = e_th * (R + Zth)
...
Continue en pensant de remplacer V par le machin que je n'arrive pas à lire sur ton schéma...
-----
Sauf distraction. Vérifie.
