Nature de la charge et loi des noeuds
Bonjour,

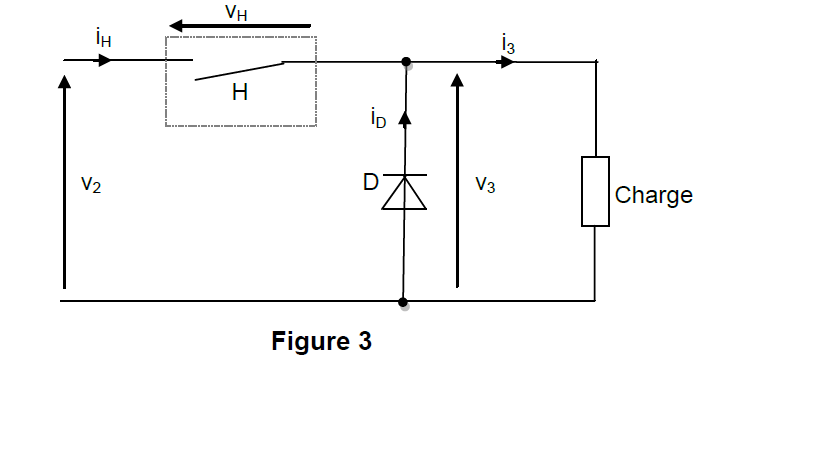

L'intensité du courant i3 est considérée comme continue constante : i3 = I3 = Const.
La tension v2 est constante de valeur V2 = 270 V.
Les interrupteurs électroniques H et D sont supposés parfaits, la tension est nulle à leurs bornes lorsqu'ils sont passants (conducteurs).
Le rapport cyclique et la période du hacheur sont notés respectivement α et TH.
La commande du hacheur est la suivante :
- l'interrupteur électronique H est fermé entre les instants t = 0 et t1 = αTH
- l'interrupteur électronique H est ouvert entre les instants t1 = αTH et t2 = TH
Dans un premier temps il a été demandé d'utiliser la loi des noeuds j'ai donc dit que i3=iD+iH
Voici la question suivante :
Quelle doit être la nature de la charge pour que l'intensité du courant i3 puisse être considérée comme constante ?
Je bloque et ne suis pas sur de comprendre la question ...
Merci d'avance pour votre aide
Réfléchis à ce qui arrive avec :
Charge : Résistance R en série avec une inductance L, telles que L/R > > TH
Si on est dans les conditions L/R > > TH , on a :
(avec 0 <= alpha <= 1)
I3 a une petite ondulation mais est quasi constant.
Par exemple, avec :
R = 200 ohms et L = 0,1 H et TH = 50.10^-6 s et alpha = 0,7
On peut calculer que I3 ondule entre 0,931 A et 0,959 A
Soit donc un Imoyen = 0,945 A avec un ondulation résiduelle de 3 % environ (crète à crète)
-----
Il te reste à comprendre pourquoi ...
Par exemple par calculs, en écrivant les équations différentielles et ...
Ou bien, mieux, en réfléchissant physiquement aux caractéristiques du circuit.
