mutuelle inductance
Bonjour,
Pour déterminer le signe de la mutuelle inductance, faut il se fier seulement au point de convention des bobines.

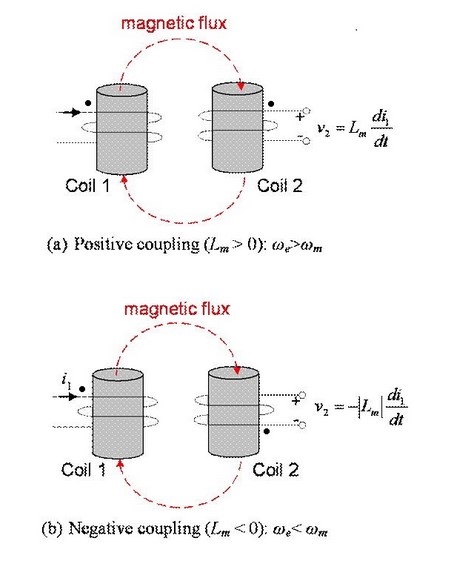

Si les points sont dans le même sens M>0, si les points sont de sens contraires M<0. Bien sur les bobines sont montées sur un noyau carré (cf transfo), et on ne change pas la convention de la tension (dans le cas 1, le courant va du + au - donc il entre par le point donc M>0; dans le cas 2, le courant sort par le point donc M<0).
Car d'après la définition, si le flux de la bobine 1 et de la bobine 2 sont dans le même sens, M>0 sinon négatif.
Merci
Bonsoir
Personnellement, je pars de la définition de M :
et
En imaginant i1>0, les lois de la magnétostatique permettent de trouver le sens du vecteur champ d'induction magnétique au niveau des spires de la bobine n° 2 et, compte tenu de l'orientation des spires de cette bobine n° 2, j'en déduis le signe du flux
créé par le courant d'intensité i1 à travers la bobine n° 2.
On peut évidemment inverser le rôle des deux bobines : imaginer i2>0 et s'intéresser au signe de : le flux à travers la bobine n° 1 du champ d'induction magnétique
créé par i2.
Merci
donc si on a i1>0, on cherche le signe de M
avec :
Dans le cas 1 on a donc B1 dans le même sens que dS2 (qui suit le courant de bas en haut) donc M>0
Dans le cas 2, on a B1 dans le sens opposé de dS2 (on considère le courant qui rentre par le point) donc M<0
Mais faut il toujours prendre le courant qui rentre par le point ? (j'ai considéré i2 rentrant par ce point).
Merci
Mais faut il toujours prendre le courant qui rentre par le point ? (j'ai considéré i2 rentrant par ce point).
Le sens positif correspond effectivement à une entrée du courant par la borne marquée d'un point.
