Bonjour,
dans cet exercice suivant ils nous demandent de:
réaliser la fonction f(a,b,c)=Σ mintermes(0,1,2,7) { c'est à dire que
f(a,b,c)= a(bar)*b(bar)*c(bar)*e0+a(bar)*b(bar)*c*e1+a(bar)*b*c(bar)*e2+a*b*c*e7.
(en utilisant la table de vérité on obtient 8 cas le premier cas qui est e0 le deuxième e1 jusqu'à e7.
puisque c'est la somme des mintermes de e0 et e1 et e2 et e7...j'espère que c'était clair.}
a l'aide d'un:
Mux 8 vers 1
mux 4 vers 1
Mux 2 vers 1
-----

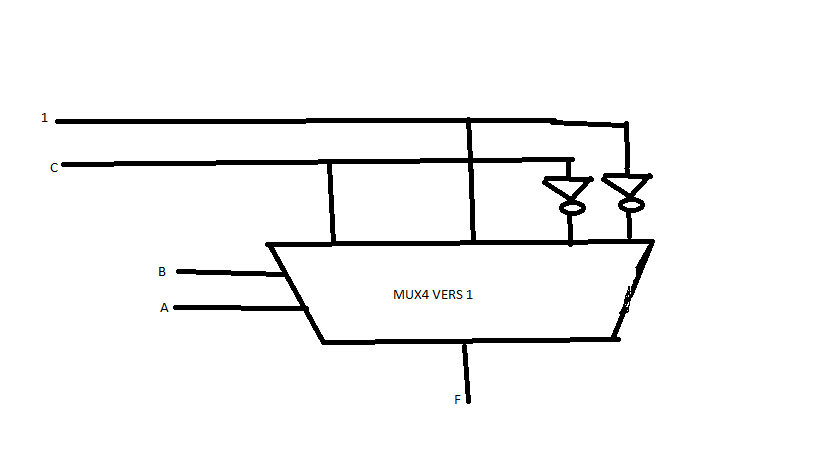

Je n'ai pas eu de problème avec le mux 8 vers 1 mais pour le mux 4 vers 1 j'ai trouvé ça (j'ai utilisé Paint):

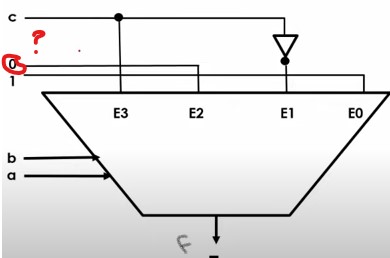

mais dans la correction c'était pas la même chose pourquoi ajouté le 0 alors qu'on peut utiliser un inverseur?
Sur ce passez une bonne journée et merci d'avance.
