Bonjour,
J'ai besoin de votre aide concernant ce problème.

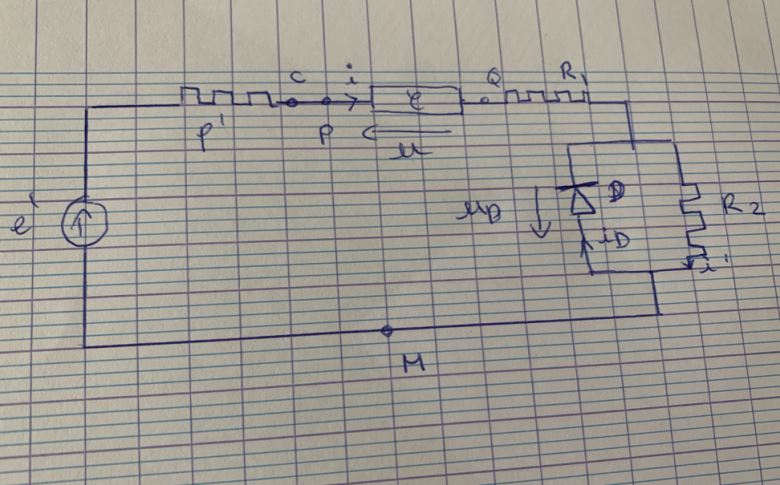

Nous avons un circuit tel qu'il est représenté sur la photo, et l'on souhaite exprimer R1 et R2 en fonction de Us, Uz, I0, E', p', Rd et Rz.
Le composant C est une diode zener.
On veut fixer l'intensité i passant par C à la valeur I0 non nulle pour des valeurs extrêmes de E' ( +E' et -E' ) et e'
Je ne sais pas comment procéder. Faut-il appliquer le diviseur de courant ou de tension ?
Merci d'avance
Bonjour
Ce résumé de l'énoncé que tu fourni n'est pas clair et , semble-t-il , incomplet. Tu utilises des notations dont la signification n'est pas précisée. Existent des modélisations différentes des diodes et des diodes zéner plus ou moins sophistiquées. Lesquelles sont utilisées ici ? Pourquoi représenter la diode zéner par un rectangle plutôt que par son symbole habituel ?
Bonjour, si le composant C est représenté par un rectangle c'est parce qu'à la question précédente on nous demande d'identifier ce composant, grâce à une caractéristique en annexe, qui est la caractéristique de la diode zener.
Concernant le reste nous savons aussi que le composant D, est une diode idéale, (diode à jonction), on néglige donc la tension de seuil dans le sens passant. Ainsi quelque soit i>0, u=0, on peut peut-être l'assimiler à un fil sans résistance ?
Pour les notations, j'ai recopié celles de l'exercice.
Vue l'orientation du circuit, tu peux effectivement simplifier l'ensemble {diode D, R1} :
*si i>0 : D est bloquée, tous se passe comme si la diode D était enlevée, l'association est équivalente à R1.
*si i<0 : D est passante et équivalente à un court-circuit ; l'association est équivalente à un fil conducteur de résistance négligeable.
Pour le reste : j'imagine que la diode zéner est branchée de façon que le sens inverse soit le sens de P vers Q (le sens i>0) mais comment en être sûr sans schéma ou sans indications de l'énoncé ?
Que représente E' ? Faut-il considérer le générateur de tension comme ayant une fém e' variant périodiquement entre -E' et +E' ?
Rd et Rz représentent la résistance de la diode zéner en sens direct et en sens inverse. Tension de seuil de la diode Zéner en sens direct ? La caractéristique de la diode zéner n'est pas fournie ?
Oui, c'est exact le générateur de tension de fém e' prend bien toute valeur entre -E' et +E'.

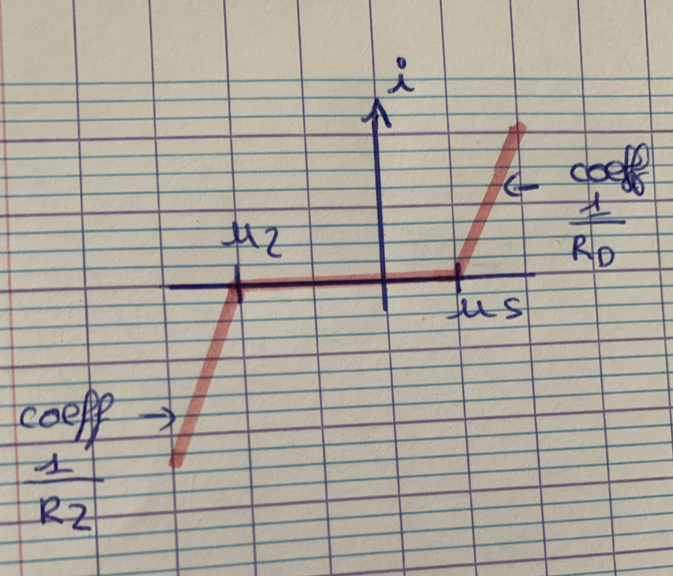

Nous avons la caractéristique de la diode zener qui est représentée comme ceci :
Maintenant, la situation est plus claire !
A mon avis, il faut étudier les deux cas extrêmes : e'=E' et e'=-E' et appliquer la loi des mailles compte tenu des états de diodes dans chaque cas.
A ce que je comprends (je n'ai pas vu le branchement de la diode zener), la diode zener est branchée en inverse et D aussi pour e' = E '.
Pour e'=-E' c'est l'inverse.
