Bonjour j'ai un exercice je ne compredn pas aider moi s'il vous plait merci Determiner a l'aide de l'enregistrement les caractéristique(direction sens valeur de la tension T lorsuqe le centre d'inertie du solide est aux position M5 M9 M11 representer sur le schéma
Determiner a l'aide de l'enregistrment les caractéristique du vecteur Vi du centre d'inertie G du solide lorsqu'il passe en M5 M9 M11 echelle 1cm =0.1m.seconde
aider moi svp merci
comment on insére un document?
Trop grande en taille ou en espace mémoire ?
Essaie d'abord de la mettre dans un format peu gourmand, par exemple en .gif
Si elle est encore "trop grande", tu la charges dans un logiciel comme "paint" (fourni avec tous les windows) et là tu peux couper l'image et la sauver par morceaux.
Les dimensions de cette images sont supérieures aux maximums autorisés (850x800 px) ! voila cke ca amrque
Voici le shéma enfin ji suis arrivé il faut que je dise les caractéristique de la tension T lorsque le centre d'inertie est aux position M5 M9 M11 les représenter il faut faire le poids ?c'est tout
Déterminer a l'aide de l'enregistrement les caractéristique du vecteur DELTA vi du centre d'inertie G du solide lorsqu'il passe en M5 M9 M11 DELTA v5=V6-V4
comparer ses résultats obtenus pour le vecteur tension T et pour le vecteur delta vi
peut on en déduire une relation entre la somme des forces appliqué a un solide et le vecteru DELTA vi? aider moi s'il vous plait c'est super simpa
Voici le shéma enfin ji suis arrivé il faut que je dise les caractéristique de la tension T lorsque le centre d'inertie est aux position M5 M9 M11 les représenter il faut faire le poids ?c'est tout
Déterminer a l'aide de l'enregistrement les caractéristique du vecteur DELTA vi du centre d'inertie G du solide lorsqu'il passe en M5 M9 M11 DELTA v5=V6-V4
comparer ses résultats obtenus pour le vecteur tension T et pour le vecteur delta vi
peut on en déduire une relation entre la somme des forces appliqué a un solide et le vecteru DELTA vi? aider moi s'il vous plait c'est super simpa
*** message déplacé ***
Bonjour!
Tu calcules les vitesses instantannées pr tous les points qu'on t'a donné
*** message déplacé ***
tu prends l'écart avec la règle (attention à l'échelle ici tu multiplies par 2).
Ensuite tu prends l'écart en s.
*** message déplacé ***
Mets ton énoncé au complet (caractéristiques du ressort et tout le reste ...) , et de plus, donne une des mesures prise sur la figure originale car ici, on a perdu l'échelle.
Par exemple: quelle est la distance en cm entre les points M2 et M3 sur la figure originale.
Alors peut-être quelqu'un pourra t'aider.
je compren po je mesure la distance entre m5 et m7 je trouve 3.9cm donc ca représente 7.8 cm en réalité apres je le divise par 120 *10-3 ???
*** message déplacé ***
ok alors ditance entre les points
M1 et M2=2.9 cm
M2 et M3=2.7cm
M3 m4=2.7
m4 m5=2.3 cm
m5 m6=2
m6 m7 =2
m7m8=1.9cm
m8 m9=2cm
m9 m10=2.5cm
m10 m11=2.7
m11 m12=2.9
m12 m133cm voil
2. Deuxième expérience et étude de l'enregistrement
^ 1 partie: On accroche, à l'extrémité d'un ressort vertical, de masse négligeable et de constante de raideur k, me masse m. Le ressort s'allonge de deltal =1- lo
jour des valeurs différentes de m on note les valeurs de deltal correspondantes.
m(en g) 70 100 130 160 190
Delta l en cm 3 5 7 9 11
1) Après avoir fait un bilan des forces s'exerçant sur le système constitué par
la masse, établir la relation liant k, Ai, m et g.
2) Tracer le graphique représentatif de la fonction m =f( Ai). On prendra 1 <cm pour 20 grammes en ordonnées, et 1 cm. pour 1 cm en abscisses.
3) Interpréter le fait que la courbe obtenue ne passe pas par l'origine O, contrairement à ce que laissait prévoir la relation établie au 1).
4) On donne g = 10 S.I. Déduire, de la courbe précédente, la valeur de la constante de raideur k du ressort.
c'est a partir de la que l'exercice que je n'ai pas compris commence
2me partie : Un mobile autoporteur, attaché au ressort précédent dont une extrémité est fixe;, est lancé sur une :able horizontale (fig. b). Soit m la masse de ce solide.

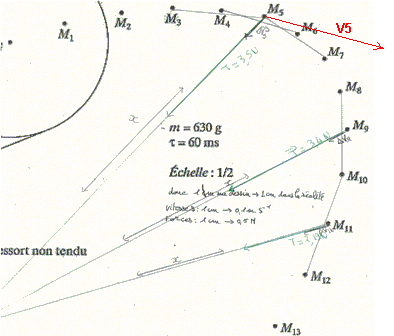

On obtient l'enregistrement suivant (fig. c), représentant le mouvement du centre d'inertie G du solide dans in référentiel fié à la Terre.
1) Le système étudié est le solide. Faire un inventaire des forces s'exerçant sur ce solide, et représenter ces forces sur la figure b. Vérifier que la somme vectorielle de ces forces est égale à la tension exercée par le ressort sur le solide E Fext.' T.
2) Déterminer, à l'aide de l'enregistrement, les caractéristiques (direction, sens et valeur) de la tension T lorsque le centre d'inertie du solide est aux positions M5, M9, M1l.
c ' .
3) Déterminer, à laide de l'enregistrement, les caractéristiques du vecteur wi du centre d'inertie G du solide
lorsqu'il passe en Ms, M9, M 11 (échelle ::1' cm <-> 0,1 m.s-1 deltav5=v6-v4
4) Comparer les résultats obtenus pour le vecteur tension T et pour le vecteur deltavi
5) Peut-on en déduire une relation entre la somme des forces appliquées à un solide, E Fext. et le vecteur wi.
voila
Si j'ai bien compris:
|M4M6| = 3,9 cm sur le dessin original.
Donc |M4M6| = 3,9 * 2 = 7,8 cm dans la réalité.
écart de temps entre les passages en M4 et en M6 = 2 * 60 ms = 120 m/s
vitesse moyenne sur le trajet M4M6 = 7,8.10^-2 / (120.10^-3) = 0,65 m/s
On estime la vitesse en M5 à 0,65 m/s, sa direction et son sens sont ceux du vecteur (M4,M5)
Si l'échelle des vitesses est 1 cm pour 0,1 m/s, la norme du vecteur vitesse V5 sera de 6,5 cm sur le dessin original.
Même principe pour les autres vitesses.
Refais les mesures sur le dessin original, cat mesuré sur l'écran de l'ordi n'est guère précis
Et bien si M4M6 = 4,2 cm sur le dessin, la distance M4M6 est de 2*4,2 = 8,4 cm dans la réalité (échelle 1)
écart de temps entre les passages en M4 et en M6 = 2 * 60 ms = 120 m/s
vitesse moyenne sur le trajet M4M6 = 8,4.10^-2 / (120.10^-3) = 0,7 m/s
On estime la vitesse en M5 à 0,7 m/s, sa direction et son sens sont ceux du vecteur (M4,M5)
Si l'échelle des vitesses est 1 cm pour 0,1 m/s, la norme du vecteur vitesse V5 sera de 7 cm sur le dessin original.
Pour la direction et le sens, je l'ai expliqué et d'ailleurs dessiné en rouge sur ma réponse précédente.
ce que j'ai fais sur mon dessin les t=3.5N et tout ca ne sert a rien???le petit vecteur delta v5 est faux?
Les vitesses sont à déterminer comme je l'ai fait (je pense)
Mais en allant un peu plus loin, on pourrait :
déterminer V4 (de la même manière qu'on a déterminé V5)
Je l'ai fait en mauve sur le dessin.

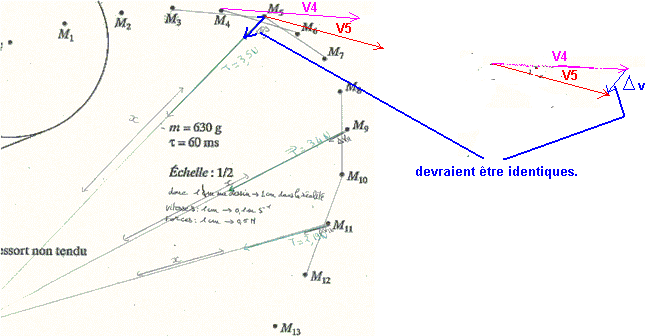

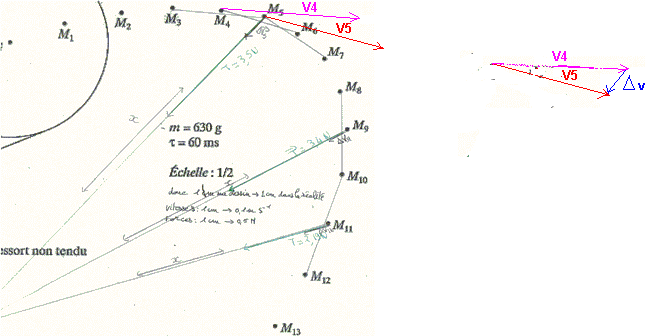

Et en remettant (à droite sur le dessin), les 2 vecteurs V4 et v5 avec une même origine, on trouve (en bleu) le vecteur Delta v qu'il y a eu entre les points M4 et M5
Ce vecteur en bleu devrait être équivalent à celui que tu as trouvé par les efforts dans le ressort.
a mais non c'est bon vu que c'est delta v5 j'ai tracé mais je fais comment pour le calculer delav5=v6-v4?
merci beaucoup mais pour delta v5 je trouve -1 c'est normal? j'ai pr v6=m5m7/2taux=3.9*10-2/(120-10-3)=0.325
v4=4.8*10-2/(120*10-3)=0.4 donc delta v5=-0.1m.s-1
Je pense que J-P t'avais suffisamment détaillé. Fais attention aux parenthèses. Tous les vecteurs vitesses doivent être identiques ainsi que tous les vecteurs delta v car la vitesse est constante...
3) Déterminer, à laide de l'enregistrement, les caractéristiques du vecteur wi du centre d'inertie G du solide
lorsqu'il passe en Ms, M9, M 11 (échelle ::1' cm <-> 0,1 m.s-1 deltav5=v6-v4
c'est pour cette question
Si j'ai bien compris:
|M4M6| = 3,9 cm sur le dessin original.
Donc |M4M6| = 3,9 * 2 = 7,8 cm dans la réalité.
écart de temps entre les passages en M4 et en M6 = 2 * 60 ms = 120 m/s
vitesse moyenne sur le trajet M4M6 = 7,8.10^-2 / (120.10^-3) = 0,65 m/s
On estime la vitesse en M5 à 0,65 m/s, sa direction et son sens sont ceux du vecteur (M4,M5)
Si l'échelle des vitesses est 1 cm pour 0,1 m/s, la norme du vecteur vitesse V5 sera de 6,5 cm sur le dessin original.
Même principe pour les autres vitesses.
ces resultats c'est pour quelle question? 3) Déterminer, à laide de l'enregistrement, les caractéristiques du vecteur wi du centre d'inertie G du solide
lorsqu'il passe en Ms, M9, M 11 celle ci??? ou
celle la Déterminer, à l'aide de l'enregistrement, les caractéristiques (direction, sens et valeur) de la tension T lorsque le centre d'inertie du solide est aux positions M5, M9, M1l.aider moi s'il vous plait je suis perdu
*** message déplacé ***
Si tu as trouvé une traction dans le ressort de 3,5 N (et a supposer que c'est correct) comme tu l'as écrit sur le dessin quand le mobile à son centre d'inertie en M5.
Alors on calcule que cela donne une accélération de a = 3,5/m = 3,5/0,63 = 5,56 m/s² dans la direction et le sens indique pat le vecteur T en M5.
Il y a 2*60 ms = 120 ms entre le passage en M4 et le passage en M5.
On calcule alors: delta v5 = a * delta t = 5,56 * 0,12 = 0,67 m/s (1)
C'est le calcul de delta v5 fait en utilisant la mesure de T.
---

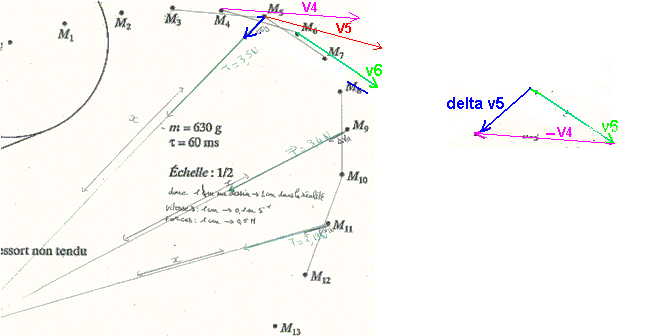

Maintenant, par les mesures sur les positions du mobile et les écarts de temps entre les mesures, tu peux tracer les vecteurs de vitesse en différentes positions.
Tu le fais en M4 et en M6 et tu as les vecteur sV4 et V6.
Tu reportes ces vecteurs ailleurs sur la feuille et tu fais (en vecteur) V6 - V4 (ATTENTION QUE les directions, les sens et les normes des vecteurs doivent être conservée).
Et tu trouves alors delta v5 comme je l'ai fait à droite sur le dessin.
On voit que le delta V5 du dessin est bien // à la droite du ressort quand le mobile est en M5, c'est donc bon pour les directions.
Il reste à comparer les amplitudes : on mesure la longueur de delta v5 en bleu et en tenant compte des échelles, on calcule la norme de delta v5 en m/s.
et on compare avec ce qui a été trouvé en (1)
-----
Si les 2 valeurs sont fort différentes, il y a de fortes chances que tu auras fait des erreurs.
Si les valeurs sont proches, sanas être identiques, cela est alors du aux imprécisoin des mesures et c'est normal.
Je ne me mouille pas sur ce que tu as trouvé, car la figure n'est pas très claire et j'ai bien du mal à lire sur le dessin les élongations du ressort par exemple.
Il faut aussi voir si tu ne t'ai pas trompé sur le calcul du k du ressort qui a du être fait avant ou bien avec les facteurs d'échelles avec les dessins
oui mais jsutment j'ai recopié sur un ami donc je ne sais pas comment il a trouvé ce resultat et voudrais savoir s'il vous plait merci
Avec le tableau donné dans le message du 02/01/2008 à 16:14, on a:
F = k .delta L
m = 70g --> F = m*g = 0,07 * 10 = 0,7 N
m = 190g --> F = m*g = 0,19 * 10 = 1,9 N
Et il y a un allongement de 11-3 = 8 cm entre ces 2 mesures
--> 1,2 = k * 0,08
k = 15 N/m
-----
Il faut alors mesurer sur le dessin (en tenant compte des échelles) de combien s'est allongé le ressort quand le centre de gravité du mobile passe en M5.
Et on trouve alors la force du ressort en M5 (et donc T) par T = 15 * allongement (en ayant mis l'allongement en mètres, et on trouve T en N)
-----
Tu as tout ce qu'il faut maitenant pour y arriver.
Moi, je n'arrive pas à lire sur le dessin qui est flou et de plus, les échelles sont modifiées en ayant transféré l'image.
Je n'ose pas trop me fier aux mesures de longueurs que tu as faites pour faire des corrections d'échelles ...
A toi de travailler
tu peux me montrer sur le dessin ce qu'il faut que je mesure stp merci car j'ai pas tout compris merci
