Moteur continu à aimant inducteur
Salut !

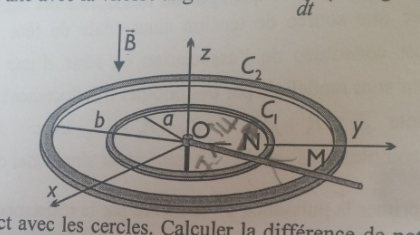

Ça fait un bon bout de temps que je deviens fou à cause de la première question d'un exercice de conversion électromécanique de puissance. On considère une barre conductrice qui peut tourner selon l'axe z (cf. schéma joint). Un champ B constant est appliqué selon les z négatifs. La barre tourne avec la vitesse
, et il faut que j'exprime la différence de potentiel en fonction de la géométrie de la géométrie du mécanisme, de la vitesse de rotation
et de la valeur du champ B. Mon problème est que j'aurais bien aimé passer par une fém induite (seule façon d'exprimer une différence de potentiel que je voie ici), mais étant donné que le champ B est uniforme et constant, et que la surface ne varie pas, le flux est constant, et donc pas de fém...
Quelqu'un a une idée ?
Merci,
Bonjour
La notion de variation de flux ne convient pas en général lorsque le circuit induit fait intervenir des discontinuités de vitesse, ce qui se produit ici aux contact en M et en N. Tu as alors deux méthode possibles :
1° : utiliser la notion de flux coupé par le conducteur en mouvement ;
2° : utiliser la notion de vecteur champ électromoteur...
Tu as sûrement étudié au moins l'une des deux méthodes...
Malheureusement, je n'ai jamais entendu parler de la deuxième notion... La première elle a sauté du programme il y a 2 ou 3 ans et je ne la connais donc pas non plus... C'est les seules méthodes possibles ?
C'est les seules méthodes possibles ?
A ma connaissance : oui !
Cet exercice a vraiment été donné par ton professeur ? Peut-être l'as-tu trouvé dans un livre publié avant les modifications de programme...
