Bonsoir, j'ai un peu de mal avec un exercice sur les machines thermiques, voici l'énoncé:

Moteur Diesel est un moteur à combustion interne dont l'allumage est assuré par une compression de l'air seul ( pas de bougie)

Cycle décrit en 4 temps.
Le cylindre admet l'air à travers une soupape d'admission dans un volume V₁. Les soupapes étant fermées, l'air est comprimé isentropiquement jusqu'au volume V_B = V₂ ( transformation AB. Les soupapes étant toujours fermées, on introduit le combustible et il y a échauffement isobare ( transformation BC  et le volume V₂< Vc <V₁ ). Les produits de cette combustion se détendent isentropiquement ( transformation CD ) et repousse le piston au max V_D = V₁.
La soupape d'échappement s'ouvre, il y a donc diminution de la pression à volume constant ( transformation DA ) et les gaz brûlés sont évacués.

1) En supposant les gaz parfaits et les transformations quasi-statique, représenter le cycle dans le diagramme de Clapeyron.

2) Définir le rendement ( efficacité ) en fonction du travail et des chaleurs mis en jeu. Donner son expression en fonction des différentes températures du cycle.

3) En supposant que le coeeficient = Cp/Cv reste constant, exprimer le rendement en fonction de et du rapport de compression a = V1/V2 et du rapport de détente b = V1/VC.

4) Calculer le rendement pour les valeurs = 1,4 ; a = 14 et b  = 9.
_________________________________________________________________________________________________________________

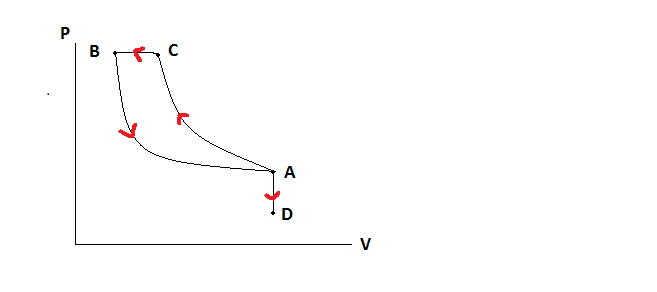

1) voir ci-dessous, je ne suis pas très sur pour les isentropiques, je n'en ai jamais représentés en diagramme (P,V).
On a = -W/Q_HT
avec Q_HT la chaleur cédée par la source chaude,
mais ici quelle serait la valeur de QHT?

Merci D'avance pour toute aide.
