Niveau iut
montages rhéostatiques et potentiomètriques
Posté par jmt
bonsoir à tous j'ai 3 petites questions à vous poser pour pouvoir comprendre mon tp
merci
-quel est le rôle du rhéostat
- qu'est ce qu'un montage potentiomètrique à vide (a quoi sert il ?, avantages , inconvénients )
- comment faut -il choisir un potentiomètre en fonction de la charge qu'il alimente
merci de vos réponses
Bonjour,
Citation :
-quel est le rôle du rhéostat ?
-quel est le rôle du rhéostat ?
Un rhéostat sert à régler l'intensité. C'est une résistance variable.
Citation :
- qu'est ce qu'un montage potentiomètrique à vide (a quoi sert il ?, avantages , inconvénients)
- qu'est ce qu'un montage potentiomètrique à vide (a quoi sert il ?, avantages , inconvénients)

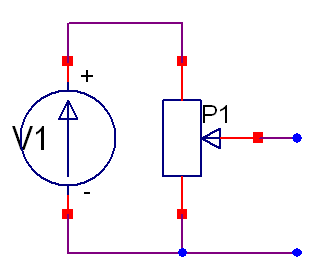

Un montage potentiométrique sert à avoir une tension variable. C'est une résistance avec un curseur. La différence avec un rhéostat est que l'on a 3 bornes pour un potentiomètre et 2 bornes pour un rhéostat (un potentiomètre peut donc servir de rhéostat)."A vide" signifie qu'il n'y a aucun circuit connecté sur le potentiomètre.
Les avantages ? Montage simple...
Les inconvénients ? La tension est très variable avec la charge éventuelle (pas à vide) à cause de la résistance du potentiomètre.
Citation :
- comment faut -il choisir un potentiomètre en fonction de la charge qu'il alimente
- comment faut -il choisir un potentiomètre en fonction de la charge qu'il alimente
En principe, le potentiomètre doit avoir une résistance faible par rapport à la charge (souvent très difficile à réaliser)
