Bonjour j'ai une petite question car pour un montage suiveur on a directement une liaison par un fil entre l'entrée inverseuse et la sortie or dans un exo d'électricité j'ai vu qu'il y avait un montage suiveur avec entre la sortie et l'entrée inverseuse un transistor (c'est précisé dans le corrigé que c'est un montage suiveur) et donc peut il y avoir des montages suiveurs avec un composant entre l'entrée inverseuse et la sortie
bonjour,
es-tu sûr que c'est un transistor?? je n'ai jamais vu ça (je suis prof en prépa) et je n'ai trouvé aucun exemple sur google...
la seule utilité que j'arrive à imaginer (sans aucun raisonnement pour vérifier si ça tient la route, je vais surement dire une énorme ânerie) est de fournir de l'énergie au système (transistor= composant actif), indépendamment de l'A.O. afin de dépasser Vsat en sortie, sans saturer l'A.O. Mais cela me semble peu crédible voir impossible
OK va voir le sujet en génie électrique de l'année 2000 de prepa ats question C6 avec le schéma en dessous tu verrras

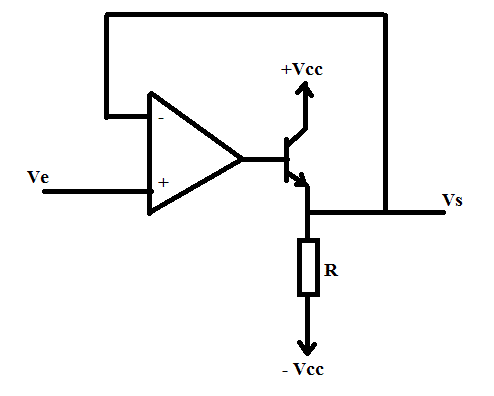

S'il s'agit de ceci (l'ampli OP doit évidemment aussi être alimenté entre +Vcc et -Vcc, mais je n'ai pas dessiné ces connexions)
,
C'est assez classique.
C'est utilisé lorsque la sortie de l'OP n'est pas capable de fournir un courant suffisant à la charge.
Ici, on a aussi Vs = Ve, mais le courant "disponible" en Vs est plus élevé (grâce au gain en courant du transistor).
L'OP ne fournit que le courant de base du transistor.
Il faut bien entendu dimentionner correctement le transistor et la résistance R pour ne pas claquer le transistor par échauffement excessif et pour diposer du swing de la tension Vs suffisnat en fonction de la plage de Ve et de la charge extérieure sur la sortie du montage
Il existe des montages plus "malins" avec transistors en push-pull à la sortie ... mais c'est encore une autre histoire.
Sauf distraction.
